Máy quét 3D ánh sáng xanh lam độ chính xác cao OptimScan 13M
OptimScan 13M, máy quét 3D ánh sáng xanh lam độ chính xác cao với độ chính xác cấp đo, tiếp tục sử dụng nguồn sáng xanh lam băng hẹp, mang lại khả năng chống nhiễu mạnh mẽ. Kết hợp với thuật toán tái tạo 3D mạnh mẽ, nó đạt được độ chính xác đo đạt cấp đo, lên tới 4 micron. Được trang bị camera công nghiệp hiệu suất cao 13 megapixel, nó có thể chụp các chi tiết hình học rất chi tiết của bề mặt vật thể. Thiết bị này cũng sử dụng thiết lập ống kính mô-đun, cho phép chuyển đổi nhanh giữa các phạm vi đo khác nhau để thích ứng với các nhu cầu đo 3D chính xác cao khác nhau.
Từ khóa:
Phụ kiện sản phẩm:
Giá bán lẻ
Giá thị trường
Trọng lượng
Thể loại:
Còn lại trong kho
隐藏域元素占位
- Mô tả sản phẩm
-
- Tên sản phẩm: Máy quét 3D ánh sáng xanh lam độ chính xác cao OptimScan 13M
OptimScan 13M, máy quét 3D ánh sáng xanh lam độ chính xác cao với độ chính xác cấp đo, tiếp tục sử dụng nguồn sáng xanh lam băng hẹp, mang lại khả năng chống nhiễu mạnh mẽ. Kết hợp với thuật toán tái tạo 3D mạnh mẽ, nó đạt được độ chính xác đo đạt cấp đo, lên tới 4 micron. Được trang bị camera công nghiệp hiệu suất cao 13 megapixel, nó có thể chụp các chi tiết hình học rất chi tiết của bề mặt vật thể. Thiết bị này cũng sử dụng thiết lập ống kính mô-đun, cho phép chuyển đổi nhanh giữa các phạm vi đo khác nhau để thích ứng với các nhu cầu đo 3D chính xác cao khác nhau.
1.1 Tổng quan sản phẩm
OptimScan 13M Máy quét 3D ánh sáng xanh lam độ chính xác cao cấp đo lường, tiếp tục sử dụng nguồn sáng xanh lam dải hẹp, khả năng chống nhiễu mạnh mẽ, kết hợp với thuật toán tái tạo 3D mạnh mẽ, đạt được độ chính xác đo lường cấp đo lường, độ chính xác lên đến 4 micromét. Được trang bị 1300 megapixel camera công nghiệp hiệu suất cao, có thể thu được các đặc điểm hình học chính xác cao của bề mặt vật thể. Đồng thời, thiết bị sử dụng thiết lập ống kính mô-đun, có thể đạt được việc chuyển đổi nhanh chóng các phạm vi đo khác nhau để thích ứng với các 3D nhu cầu đo lường chính xác cao.
1.2、 Chức năng chính
● Ánh sáng xanh lam dải hẹp
Sử dụng nguồn sáng xanh lam dải hẹp, nó có khả năng chống nhiễu mạnh mẽ, tránh ảnh hưởng của môi trường và thu được dữ liệu chất lượng cao.
● Độ chính xác lên đến 4 micromét
Sử dụng các mô-đun phần cứng hiệu suất cao và thuật toán tái tạo 3D mạnh mẽ, độ chính xác có thể đạt được 0.004mm。

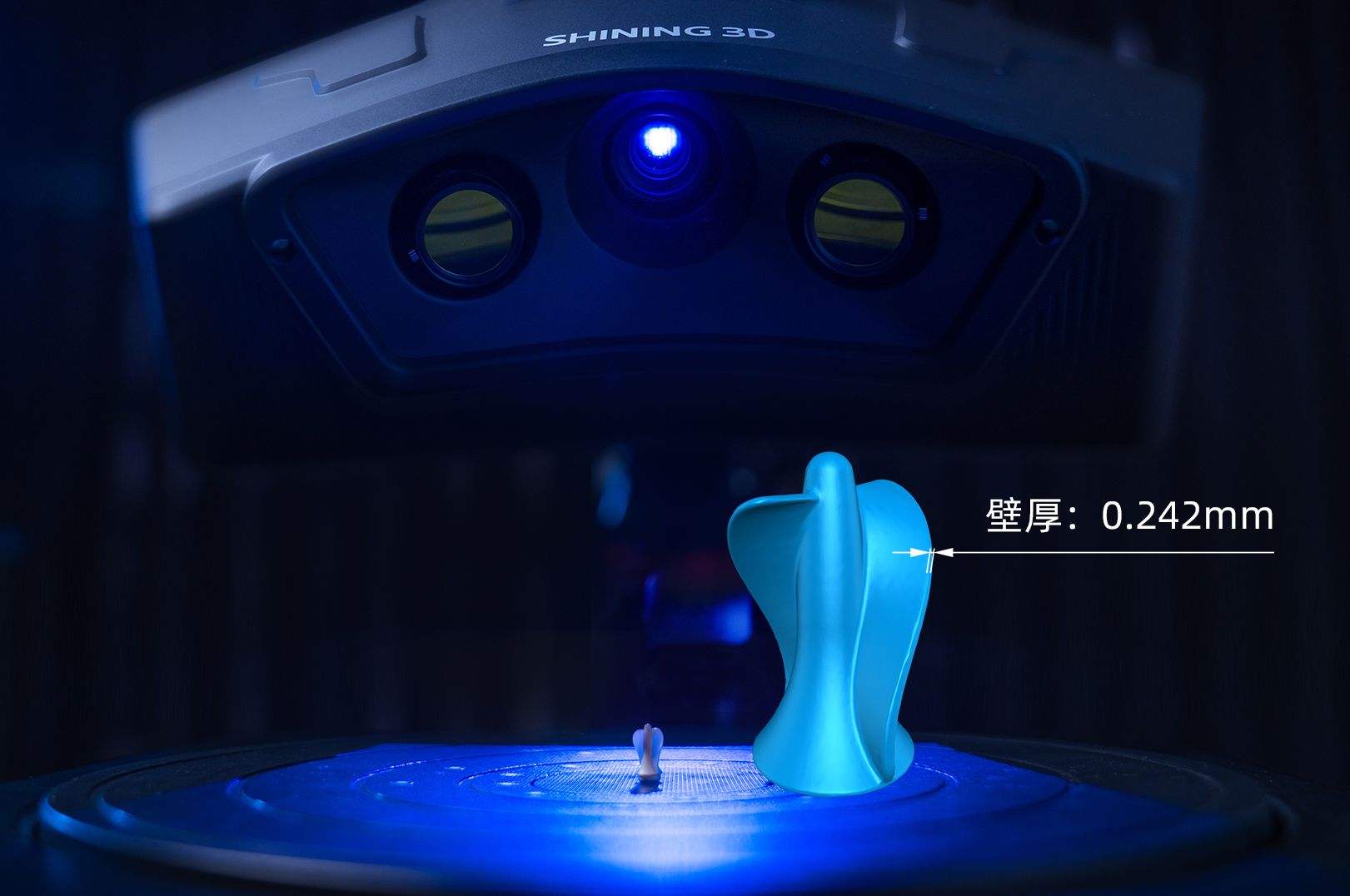

● Độ phân giải cao
Được trang bị 1300 megapixel camera công nghiệp hiệu suất cao, có thể hoàn toàn thu được các đặc điểm hình học tinh tế của phôi.

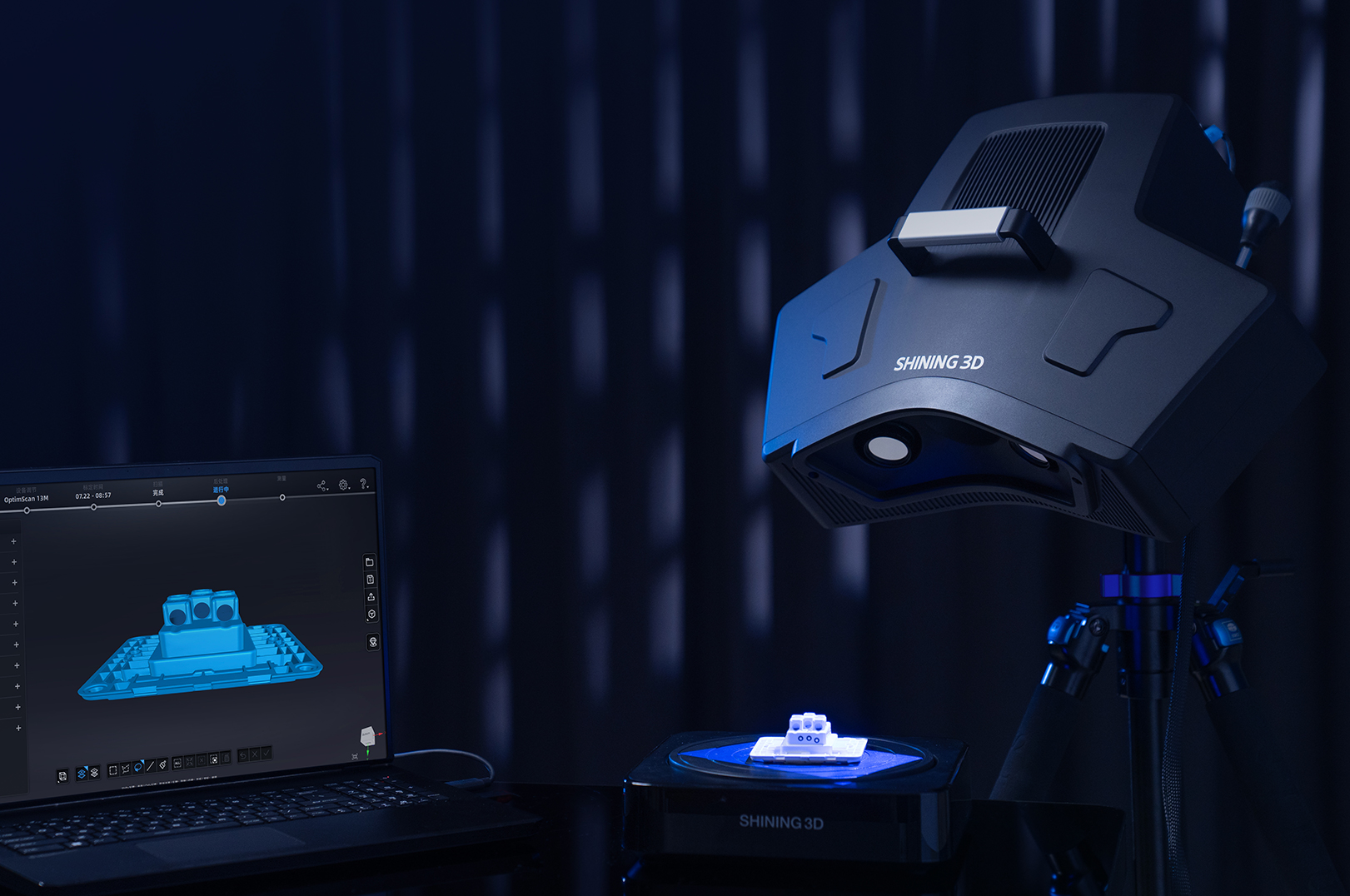

● Quét hiệu quả

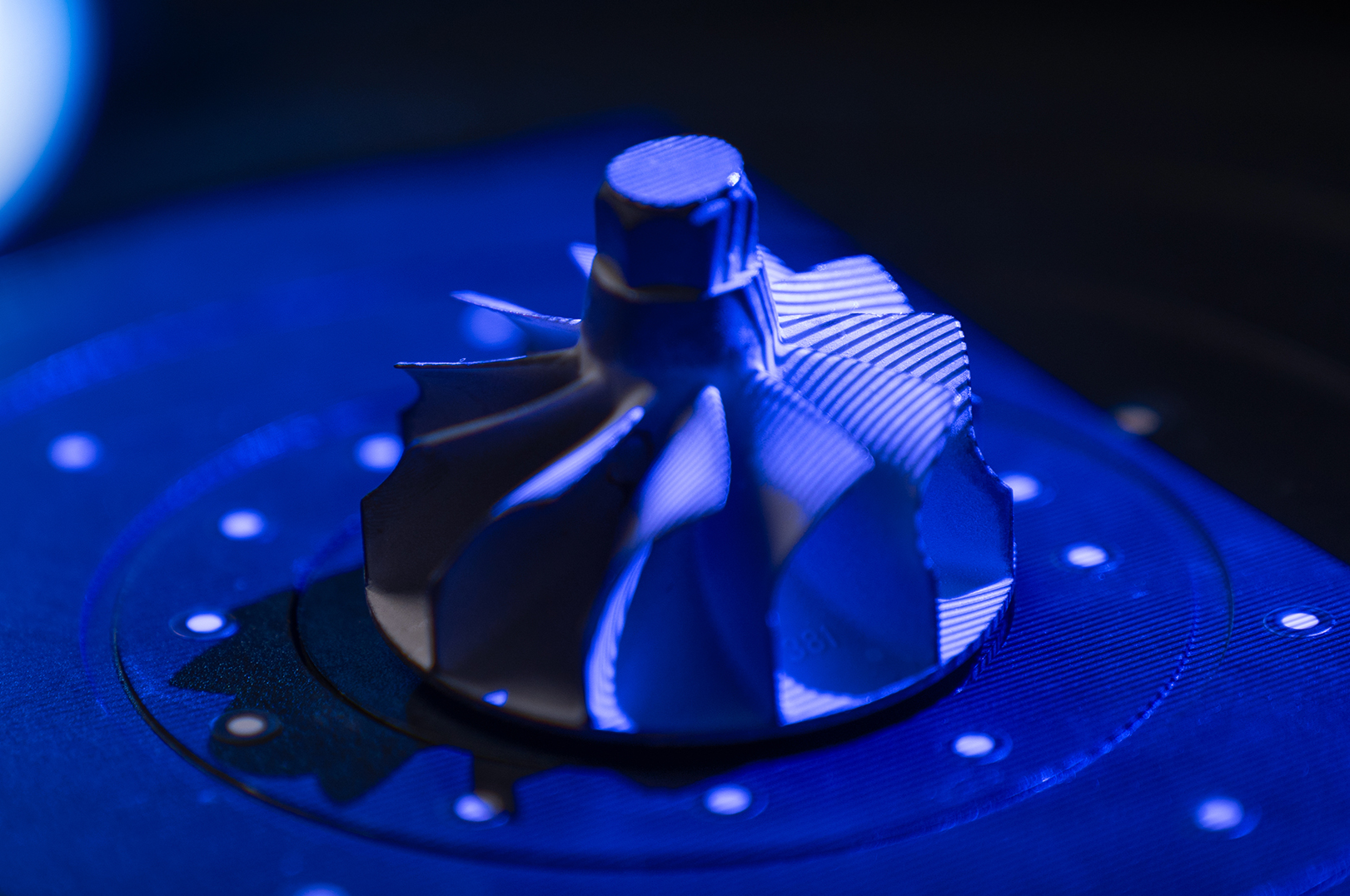

Với bàn xoay tự động, có thể thực hiện quét bán tự động để đáp ứng nhu cầu kiểm tra kích thước đầy đủ của một số lượng lớn phôi.

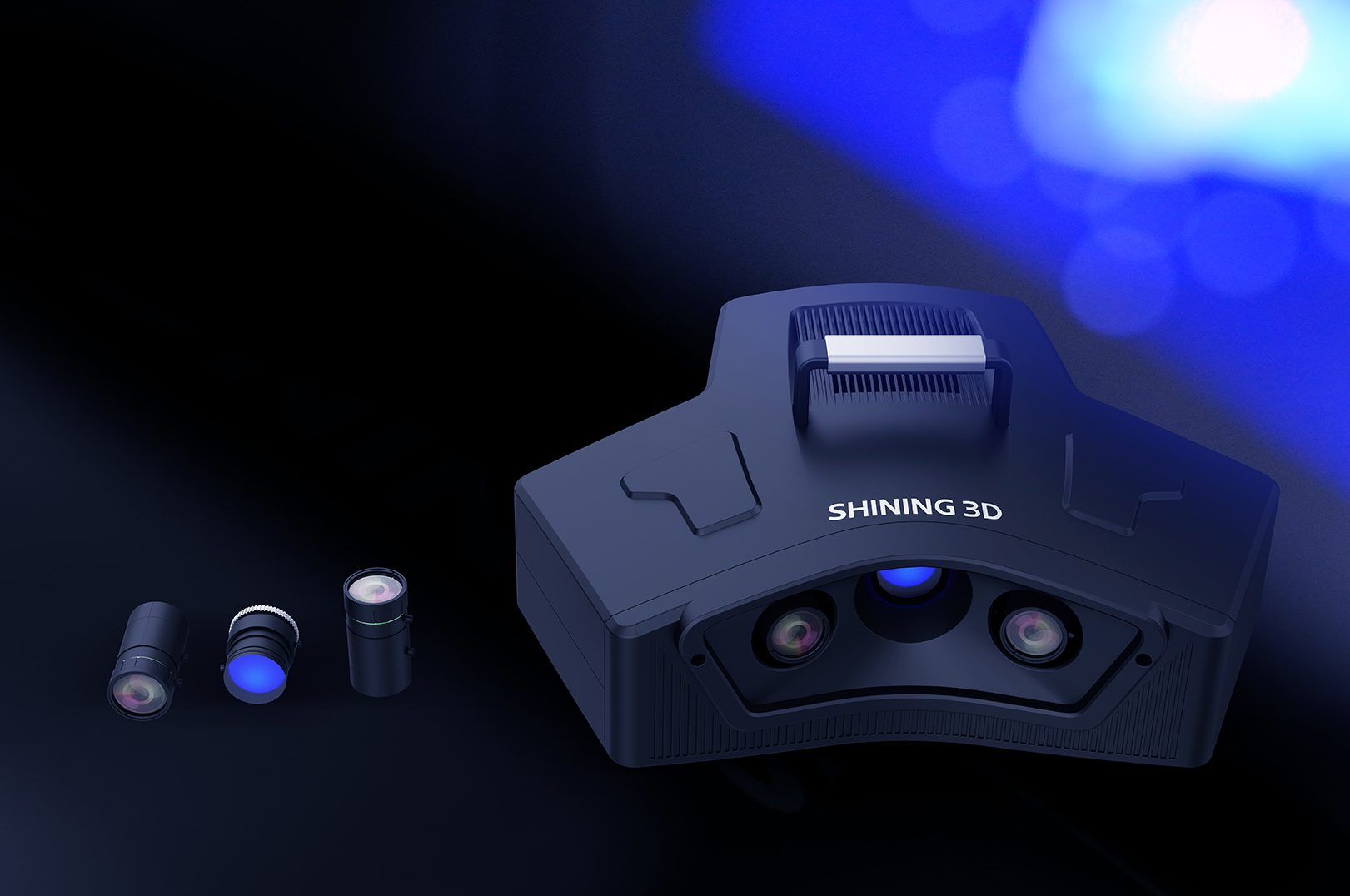

● Chuyển đổi nhanh chóng nhiều phạm vi
Được trang bị hai bộ ống kính công nghiệp đo lường chính xác cao, có thể được chuyển đổi nhanh chóng và dễ dàng để đáp ứng nhu cầu của các phạm vi đo khác nhau.
1.3、Trường hợp ứng dụng

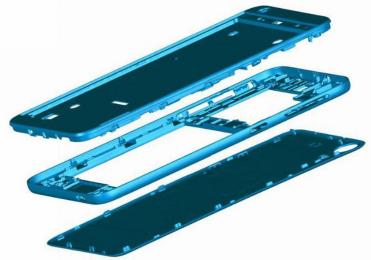

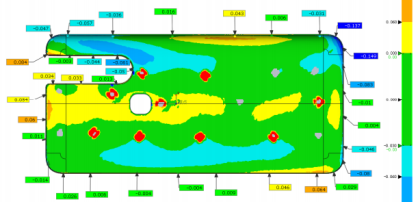

Trường hợp ứng dụng 1: Phát hiện nắp lưng điện thoại di động
Là một trong những bộ phận lắp ráp chính xác, nắp lưng điện thoại di động có yêu cầu về kích thước cao. Trong quá trình sản xuất, cần đo các thông số bao gồm độ phẳng, độ cong, độ cao bước và độ sâu lỗ. OptimScan chuỗi máy quét 3D ánh sáng xanh lam cố định có độ chính xác cấp đo lường ( 13M độ chính xác lên đến 4 μm), và có khả năng khôi phục chi tiết mạnh mẽ, có thể thu được dữ liệu 3D chất lượng cao, và với bàn xoay tự động, có thể thực hiện quét bán tự động. Chỉ 1 phút là cần thiết để hoàn thành báo cáo phát hiện của tất cả các vị trí của nắp lưng điện thoại di động, cung cấp cơ sở đánh giá chất lượng cho sản phẩm.

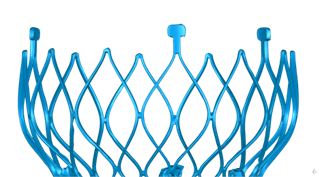

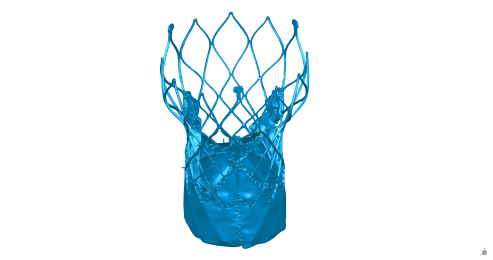

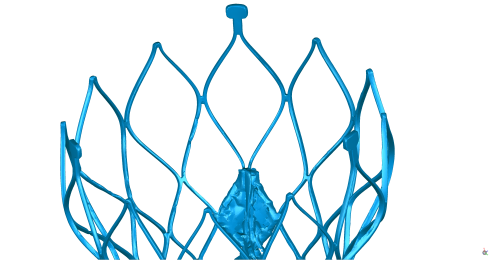

Trường hợp ứng dụng 2: Thu thập dữ liệu 3D của van tim nhân tạo
Van tim nhân tạo là các thiết bị y tế can thiệp tim mạch được sử dụng để điều trị các khiếm khuyết van tim hoặc các tổn thương thoái hóa. Cấu trúc cơ bản của nó bao gồm ba phần: khung kim loại, bộ bịt kín và vòng khâu. Trong trường hợp này, chúng ta cần thu được dữ liệu 3D hoàn chỉnh của khung kim loại. Bởi vì nó là một cấu trúc lưới mỏng và thể tích của nó tương đối nhỏ, nên độ khó quét tương đối lớn. Chúng tôi sử dụng OptimScan chuỗi máy quét 3D ánh sáng xanh lam cố định, dựa trên các mô-đun phần cứng hiệu suất cao và thuật toán tái tạo 3D mạnh mẽ, hoàn toàn thu được dữ liệu 3D hoàn chỉnh của khung kim loại van tim nhân tạo.
OptimScan 13M
Mô hình sản phẩm
OptimScan 13M SD Loại tiêu chuẩn
OptimScan 13M HD Loại độ nét cao
Phạm vi đo một phía
400 mm × 220 mm
200 mm × 110 mm
200 mm × 110 mm
100 mm × 55 mm
Độ chính xác *
0,012 mm
0,008 mm
0,008 mm
0,004 mm
Khoảng cách điểm trung bình
0,087 mm
0,044 mm
0,044 mm
0,021 mm
Khoảng cách làm việc tham chiếu
500 mm
310 mm
Cảm biến
2 × 1300 megapixel
Loại nguồn sáng
Ánh sáng xanh lam ĐÈN LED
Tốc độ quét
< 3 giây
Phương pháp quét
Chụp ảnh không tiếp xúc
Định dạng đầu ra dữ liệu
Xuất kết quả dưới dạng ASC ， STL v.v. Giao diện đầu ra dữ liệu rất rộng, kết quả đo có thể được sử dụng với NX, Solid Edge, CATIA, Solidworks, Creo, Inventor, Geomagic, Polyworks và các phần mềm 3D chính thống khác để tương tác dữ liệu.
Nhiệt độ hoạt động
0 ° C ~ 40 ° C
Độ ẩm hoạt động
10% RH ~ 90% RH
Trọng lượng đầu dò
8,9 kg
Kích thước bên ngoài
485 mm x 350 mm x 210 mm
Yêu cầu cấu hình máy tính
Hệ điều hành: Win10 và cao hơn (Phiên bản Professional), 64 bit; CPU ： Intel ® Core™ i7-11700 hoặc cao hơn;
Thẻ đồ họa: NVIDIA RTX 3060 hoặc cao hơn; Bộ nhớ: 32GB hoặc cao hơn; Bộ nhớ video: 6GB hoặc cao hơn
III. Lĩnh vực ứng dụng
Hàng không vũ trụ
3C Điện tử
Thiết bị y tế
Kiểm tra toàn bộ kích thước của cánh quạt
Phân tích lỗi cánh quạt
Kiểm tra lắp ráp tán đinh
Phát hiện khe hở lắp ráp kết cấu
Kiểm tra toàn bộ kích thước của vỏ máy tính xách tay
Kiểm tra toàn bộ kích thước của vỏ điện thoại di động
Kiểm tra bảng mạch hàn
Sản phẩm điện tử 3D Đo lường
Kiểm tra kích thước của cấy ghép người
Cấy ghép người 3D Đo lường
Kiểm tra kích thước của dụng cụ phẫu thuật
Dụng cụ phẫu thuật 3D Đo lường
Phần cứng chính xác
Khuôn đúc chính xác
Bảo tồn di tích văn hóa
Kiểm tra khuôn dập chính xác
Kiểm tra sản phẩm dập chính xác
Kiểm tra khuôn đúc chính xác
Kiểm tra sản phẩm đúc chính xác
Kiểm tra toàn bộ kích thước của khuôn đúc và sản phẩm hoàn thiện
Phân tích hao mòn khuôn đúc
Sản phẩm đúc 3D Đo lường
Bảo tồn dữ liệu hoàn chỉnh của di tích văn hóa
Di tích văn hóa 3D Sửa chữa
Thiết kế tái tạo di tích văn hóa
Sao chép di tích văn hóa hiệu quả cao
