Bộ mô phỏng lưới điện phản hồi hiệu suất cao dòng IT7900P

Bộ mô phỏng lưới điện phản hồi hiệu năng cao dòng IT7900P cung cấp cho người dùng giải pháp thử nghiệm tích hợp hàng đầu, toàn bộ dòng sản phẩm sử dụng công nghệ cacbua silic (SiC), có thể là nguồn điện xoay chiều công suất lớn, hoặc là bộ mô phỏng lưới điện và bộ khuếch đại công suất bốn pha, đồng thời cũng là bộ tải điện tử xoay chiều/một chiều phản hồi.

Đặc điểm cơ bản

♦ Sử dụng công nghệ cacbua silic (SiC)
♦ Mật độ công suất cao, 3U đạt 15kVA
♦ Điện áp lên đến 350 VL-N
♦ Phản hồi năng lượng hiệu quả
♦ Dòng chính phụ, song song có thể đạt 960kVA *1
♦ Tích hợp cơ sở dữ liệu dạng sóng phong phú
♦ Hỗ trợ điện áp mở rộng lên đến 200% điện áp định mức trong chế độ một pha/ba pha/pha ngược/pha ngược
♦ Hỗ trợ NORMAL/LIST/SWEEP, bất kỳ chế độ nào cũng có thể chồng chéo chức năng Surge&Sag
♦ Thiết kế màn hình cảm ứng, giao diện người dùng đơn giản
♦ Góc pha 0~360° có thể đặt
♦ Chức năng mô phỏng và phân tích hài âm lên đến 50 lần, tích hợp các quy định thử nghiệm IEC61000-3-2/3-12, v.v. *2
♦ Có thể mô phỏng đầu ra dạng sóng tùy ý, hỗ trợ nhập dạng sóng tệp CSV
♦ Chế độ nguồn dòng
♦ Tích hợp USB/CAN/LAN/IO kỹ thuật số, tùy chọn giao diện GPIB/tín hiệu tương tự & RS232
♦ Nhiều chức năng bảo vệ, bao gồm bảo vệ tự động xóa, bảo vệ quá điện áp tức thời POVP, watchdog phần mềm, v.v.

♦ Hỗ trợ CANopen *3 Modbus, LXI, SCPI và nhiều giao thức truyền thông khác

Đặc điểm nguồn

♦ Bộ mô phỏng lưới điện phản hồi bốn pha
♦ Tần số đầu ra: 16~2400Hz *4
♦ Bộ khuếch đại công suất, phù hợp cho thử nghiệm phần cứng trong vòng lặp công suất (PHiL)
♦ Chế độ thử nghiệm đảo lưới chuyên nghiệp, hỗ trợ thiết lập R/L/C và công suất hoạt động, công suất phản kháng *8
♦ Có thể thực hiện bốn chế độ đầu ra AC/DC/AC+DC/DC+AC
♦ Chức năng đa kênh, một máy có thể thử nghiệm đồng thời 1~3 thiết bị cần thử *5
♦ Trở kháng đầu ra lập trình được, mô phỏng trở kháng đường dây điện
♦ Tổng hợp dạng sóng hài/giữa hài
♦ Chức năng khóa tần số và khóa pha, thực hiện đầu ra nguồn điện 6 pha/12 pha
♦ Đáp ứng các thử nghiệm quy định kết nối lưới như vượt qua điện áp thấp, nhảy pha, thay đổi tần số, tiêm hài, v.v.
♦ Tích hợp thử nghiệm dạng sóng quy định IEC61000-4-11/4-13/4-14/4-28, v.v.
♦ Cung cấp cấu hình kích hoạt phong phú, thu thập đồng bộ dạng sóng điện áp của thiết bị cần thử, thực hiện chức năng thu thập và mô phỏng dữ liệu
♦ Tùy chọn phần mềm chuyên nghiệp APS4000 series, hoàn thành nhanh chóng các thử nghiệm theo tiêu chuẩn hàng không dân dụng và hàng hải (MIL-STD-704, DO160, B787….)


Đặc điểm tải

♦ Bộ tải điện tử xoay chiều/một chiều phản hồi bốn pha
♦ Tần số đầu ra: 16-500Hz
♦ Chế độ AC hỗ trợ nhiều chế độ hoạt động CC/CP/CR/CS/CC+CR/CE,
♦ Chế độ CE có thể mô phỏng 14 loại cấu trúc mạch đơn pha chỉnh lưu RLC, song song RLC, v.v.
♦ Chế độ DC hỗ trợ 9 chế độ hoạt động CC/CR/CP/CV, v.v.
♦ Chế độ AC hỗ trợ hai chế độ chỉnh lưu và không chỉnh lưu
♦ Có thể điều chỉnh hệ số đỉnh: 1.414 ~ 5.0
♦ Hỗ trợ chức năng dịch pha, phạm vi từ -180º~180.0º *6
♦ Chức năng hệ số công suất 1 có thể làm cho dạng sóng dòng điện thay đổi theo dạng sóng điện áp, hệ số công suất càng gần bằng 1
♦ Hỗ trợ điều khiển góc tải và dỡ tải, phạm vi đầy đủ 0-359° có thể được đặt

*1 Mô hình 3U tối đa có thể song song 64 máy
*2 Phân tích hài điện áp/dòng điện, mô phỏng hài điện áp ở chế độ nguồn, mô phỏng hài dòng điện ở chế độ tải, sóng cơ bản ≤60Hz
*4 Ở chế độ mô phỏng lưới điện và mô phỏng đảo lưới, 16~150Hz
*5 Mô hình một pha không có chức năng đa kênh
*6 Sau khi bật chức năng chỉnh lưu, phạm vi thiết lập dịch pha bị ràng buộc bởi hệ số đỉnh
*8 Chế độ đa kênh không hỗ trợ chức năng này

Chức năng và ưu điểm của sản phẩm

Nguồn tải tích hợp

Dòng sản phẩm IT7900P tích hợp 3 thiết bị, người dùng có thể trực tiếp chọn trên bảng điều khiển để sử dụng IT7900P như một thiết bị mô phỏng lưới điện IT7900, và sở hữu đầy đủ chức năng của nguồn điện xoay chiều lập trình được IT7800, hoặc có thể chọn sử dụng như một tải trở AC/DC phản hồi IT8200.

Đặc tính đầu ra bốn pha

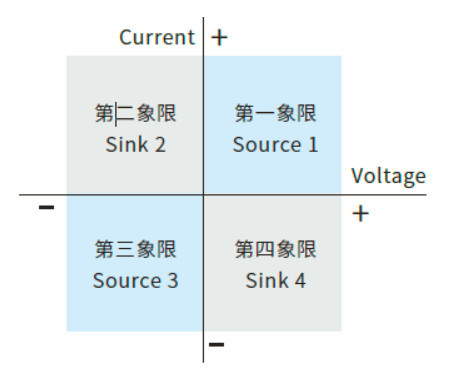

Dòng sản phẩm IT7900P không chỉ là một thiết bị mô phỏng lưới điện bốn pha đầy đủ, mà còn là một tải điện tử AC/DC bốn pha đầy đủ, có thể hoạt động trong cả 4 pha, khả năng hai chiều tốt mở rộng phạm vi mô phỏng 2 pha truyền thống. Kết hợp với chức năng hồi tiếp năng lượng hiệu quả, phù hợp để kiểm tra các sản phẩm kết nối lưới, ví dụ như kiểm tra sự thay đổi tần số, sự thay đổi điện áp đột ngột và khả năng chống đảo lưới của bộ biến tần quang điện kết nối lưới.

Phản hồi năng lượng hiệu quả

Cho dù được sử dụng như một thiết bị mô phỏng lưới điện hay tải, IT7900P đều cung cấp khả năng hồi tiếp năng lượng hiệu quả trong chế độ AC hoặc DC. Năng lượng được tạo ra trong quá trình kiểm tra có thể được thu hồi bởi thiết bị IT7900P và sử dụng trực tiếp trong nhà máy, thay vì tiêu hao dưới dạng nhiệt, mang đến cho người dùng giải pháp "tiết kiệm năng lượng xanh".

Chế độ kiểm tra đảo lưới chuyên nghiệp, đáp ứng yêu cầu kiểm tra hiệu ứng đảo lưới

Bảo vệ chống đảo lưới là một trong những hạng mục kiểm tra bắt buộc đối với bộ biến tần kết nối lưới. Dòng sản phẩm IT7900P tích hợp chức năng kiểm tra bảo vệ chống đảo lưới, cho phép người kiểm tra thiết lập công suất hoạt động của điện trở R, công suất phản kháng của cuộn cảm Q và tụ điện C, hoặc có thể thiết lập điện trở R, cuộn cảm Q, tụ điện C để mô phỏng cộng hưởng giữa lưới, kiểm tra chức năng bảo vệ chống đảo lưới của bộ biến tần kết nối lưới. Chế độ kiểm tra đảo lưới IT7900P có thể đơn giản hóa quy trình kiểm tra, nâng cao hiệu quả kiểm tra, hoàn thành công việc kiểm tra chức năng bảo vệ chống đảo lưới trong quá trình nghiên cứu và phát triển, kiểm tra xuất xưởng bộ biến tần kết nối lưới.

Thu thập và mô phỏng dữ liệu

Dòng sản phẩm IT7900P tích hợp hệ thống thu thập dữ liệu tiên tiến dựa trên bộ xử lý tín hiệu số, cung cấp khả năng đo lường và phân tích hình dạng sóng như máy hiện sóng kỹ thuật số, công tơ điện và đồng hồ vạn năng kỹ thuật số. Độ chính xác đo lường dòng điện toàn bộ dòng sản phẩm lên đến 0,1% + 0,2%FS, độ chính xác đo lường điện áp lên đến 0,1% + 0,1%FS. Đồng thời hiển thị tối đa 6 đường cong hiện sóng, không chỉ tiết kiệm chi phí kiểm tra mà còn rút ngắn thời gian thao tác kết nối phức tạp. Cấu hình kích hoạt phong phú của IT7900P có thể thu thập đồng bộ hình dạng sóng điện áp của thiết bị cần kiểm tra, thực hiện chức năng thu thập và mô phỏng dữ liệu. Người dùng có thể nhập dữ liệu điện áp bất thường của lưới điện đã thu thập vào thiết bị IT7900P, tái tạo trạng thái lưới điện và có thể thiết lập các thông số như số lần lặp lại, độ lệch cho hình dạng sóng đã nhập.

Mô phỏng lưới điện thành phố và kiểm tra vượt điện áp thấp (LVRT)

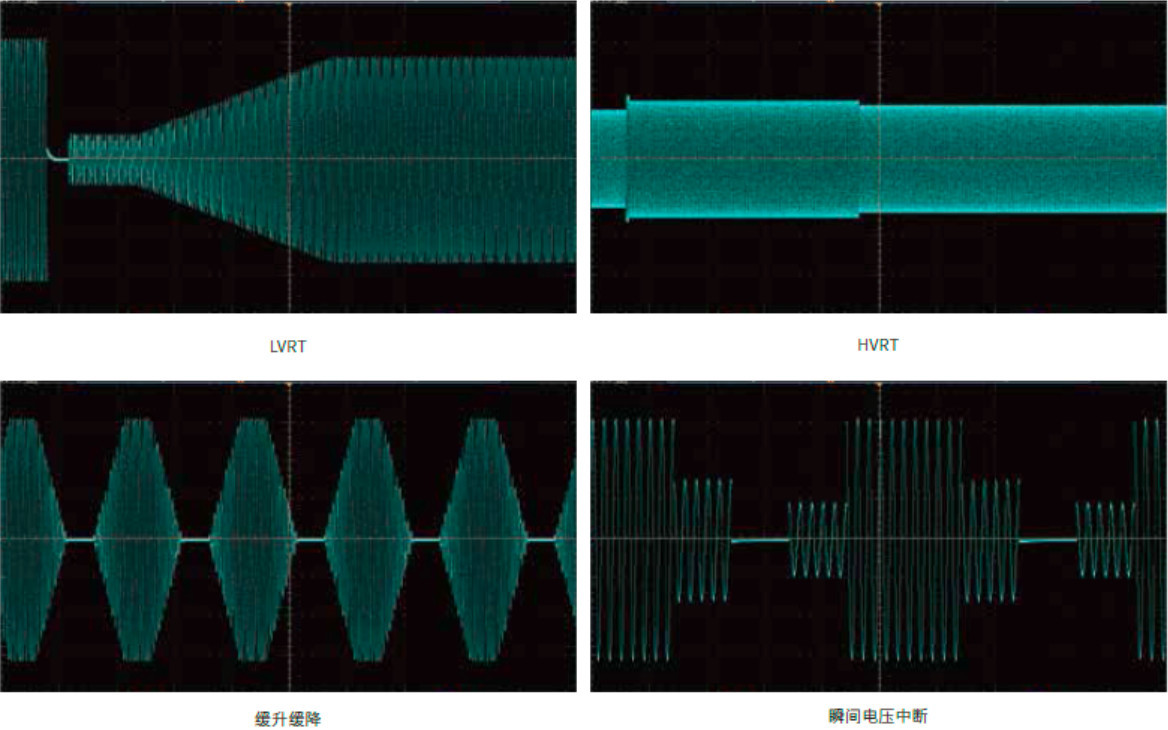

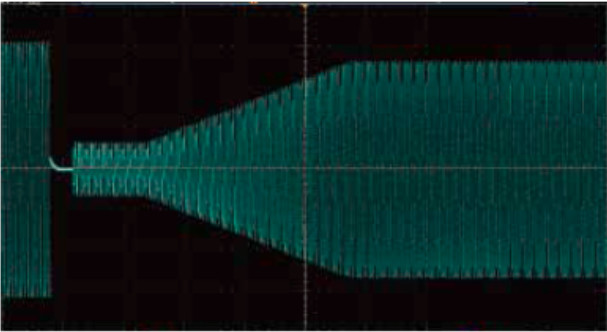

Vượt điện áp thấp là khi sự cố hoặc nhiễu loạn của lưới điện gây ra sự sụt giảm điện áp, trong phạm vi sụt giảm điện áp nhất định, hệ thống phát điện không tách khỏi lưới điện mà tiếp tục duy trì hoạt động, thậm chí còn có thể cung cấp một lượng phản kháng nhất định cho hệ thống để giúp hệ thống khôi phục điện áp. Dòng sản phẩm IT7900P có thể chỉnh sửa các điều kiện kiểm tra vượt điện áp thấp, kết hợp với tốc độ phản hồi nhanh có thể đáp ứng đầy đủ các yêu cầu kiểm tra LVRT. Đồng thời, dòng sản phẩm IT7900P có chức năng hình dạng sóng tùy ý, kết hợp với chức năng LIST có thể chỉnh sửa mô phỏng các hình dạng sóng nhiễu loạn lưới điện khác nhau thông qua bảng điều khiển hoặc phần mềm điều khiển, ví dụ như mất điện tức thời, xung đột và điện áp tăng giảm chậm.
