Kính hiển vi confocal quét dài dòng VT6200
Kính hiển vi confocal dòng VT6000 là một thiết bị phát hiện được sử dụng để đo lường ở mức micrômet và nanomet bề mặt của nhiều linh kiện và vật liệu chính xác. Nó sử dụng công nghệ confocal, kết hợp với mô-đun quét trục Z chính xác và thuật toán tạo mô hình 3D, để thực hiện quét không tiếp xúc bề mặt thiết bị và thiết lập hình ảnh bề mặt 3D. Phần mềm hệ thống xử lý và phân tích hình ảnh 3D của bề mặt thiết bị và thu được các thông số 2D và 3D phản ánh chất lượng bề mặt của thiết bị, từ đó đạt được khả năng phát hiện quang học phép đo 3D hình thái bề mặt thiết bị. Nó có thể đo nhiều bề mặt khác nhau, từ nhẵn đến nhám, độ phản xạ thấp đến độ phản xạ cao, và độ nhám, độ phẳng, cấu hình hình học vi mô và độ cong của phôi từ cấp nanomet đến cấp micrômet, cung cấp hơn 300 thông số 2D và 3D dựa trên bốn tiêu chuẩn trong nước và quốc tế, bao gồm ISO/ASME/EUR/GBT, làm tiêu chuẩn đánh giá.
Từ khóa:
Phụ kiện sản phẩm:
Giá bán lẻ
Giá thị trường
Trọng lượng
Thể loại:
Còn lại trong kho
隐藏域元素占位
- Mô tả sản phẩm
-
- Tên sản phẩm: Kính hiển vi confocal quét dài dòng VT6200
Kính hiển vi confocal dòng VT6000 là một thiết bị phát hiện được sử dụng để đo lường ở mức micrômet và nanomet bề mặt của nhiều linh kiện và vật liệu chính xác. Nó sử dụng công nghệ confocal, kết hợp với mô-đun quét trục Z chính xác và thuật toán tạo mô hình 3D, để thực hiện quét không tiếp xúc bề mặt thiết bị và thiết lập hình ảnh bề mặt 3D. Phần mềm hệ thống xử lý và phân tích hình ảnh 3D của bề mặt thiết bị và thu được các thông số 2D và 3D phản ánh chất lượng bề mặt của thiết bị, từ đó đạt được khả năng phát hiện quang học phép đo 3D hình thái bề mặt thiết bị. Nó có thể đo nhiều bề mặt khác nhau, từ nhẵn đến nhám, độ phản xạ thấp đến độ phản xạ cao, và độ nhám, độ phẳng, cấu hình hình học vi mô và độ cong của phôi từ cấp nanomet đến cấp micrômet, cung cấp hơn 300 thông số 2D và 3D dựa trên bốn tiêu chuẩn trong nước và quốc tế, bao gồm ISO/ASME/EUR/GBT, làm tiêu chuẩn đánh giá.
Hệ thống kính hiển vi confocal VT6000 là một thiết bị phát hiện được sử dụng để đo lường ở cấp độ micrômet và nanomet các thành phần chính xác và bề mặt vật liệu khác nhau. Nó sử dụng công nghệ confocal, kết hợp với mô-đun quét trục Z chính xác và thuật toán mô hình 3D, để thực hiện quét không tiếp xúc bề mặt thiết bị và thiết lập hình ảnh bề mặt 3D. Phần mềm hệ thống xử lý và phân tích hình ảnh 3D của bề mặt thiết bị, thu được các thông số 2D và 3D phản ánh chất lượng bề mặt của thiết bị, và do đó đạt được phát hiện quang học về phép đo 3D hình thái bề mặt của thiết bị. Nó có thể đo các bề mặt vật thể khác nhau, từ mịn đến nhám, độ phản xạ thấp đến độ phản xạ cao, và độ nhám, độ phẳng, cấu hình hình học vi mô, độ cong, v.v., của phôi từ cấp nanomet đến micrômet, cung cấp hơn 300 thông số 2D và 3D dựa trên bốn tiêu chuẩn trong nước và quốc tế, ISO/ASME/EUR/GBT, làm tiêu chuẩn đánh giá.
Có thể phát hiện các mẫu có góc dốc.
Không bị giới hạn bởi độ phản xạ của bề mặt mẫu.
Phân tích mẫu hàng loạt bằng một cú nhấp chuột.
Hỗ trợ hơn 300 tiêu chuẩn thông số 2D và 3D.
Đặc điểm hiệu suất
1. Độ chính xác cao, độ lặp lại cao
1) Dựa trên hệ thống quang học confocal đĩa quay, kết hợp với thiết kế cấu trúc ổn định cao và thuật toán tái tạo 3D tuyệt vời, nó tạo thành một hệ thống đo lường để đảm bảo độ chính xác đo lường cao của thiết bị.
2) Thiết kế chống sốc độc đáo có thể giảm tiếng ồn rung từ phía dưới, và thiết bị ổn định và đáng tin cậy trong hầu hết các môi trường, với độ lặp lại đo lường tốt.2. Phần mềm tích hợp đo lường và phân tích
1) Việc đo lường và phân tích được thực hiện trên cùng một giao diện mà không cần chuyển đổi. Dữ liệu đo lường được thu thập tự động, hiện thực hóa chức năng đo lường hàng loạt nhanh chóng.
2) Cửa sổ trực quan cho người dùng quan sát quá trình quét theo thời gian thực.
3) Chức năng đo lường tự động kết hợp với mẫu phân tích tùy chỉnh có thể tự động hoàn thành quá trình đo lường và phân tích cho nhiều khu vực.
4) Năm mô-đun chức năng đầy đủ: phân tích hình học, phân tích độ nhám, phân tích cấu trúc, phân tích tần số và phân tích chức năng.
5) Phân tích bằng một cú nhấp chuột, phân tích nhiều tệp và tự do kết hợp các mục phân tích được lưu dưới dạng mẫu phân tích. Các mẫu hàng loạt có thể được phân tích bằng một cú nhấp chuột và biểu đồ thống kê và phân tích dữ liệu được cung cấp.
6) Nó có thể đo hơn 300 thông số 2D và 3D dựa trên các tiêu chuẩn như ISO/ASME/EUR/GBT.3. Tay cầm điều khiển chính xác
Tay cầm điều khiển tích hợp với các chức năng điều chỉnh độ dịch chuyển theo hướng X, Y và Z cho phép hoàn thành nhanh chóng các nhiệm vụ đo lường trước đó như dịch chuyển sân khấu và lấy nét trục Z.4. Biện pháp bảo vệ va chạm kép
Ngoài việc thiết lập giới hạn dưới độ dịch chuyển trục Z của cài đặt ZSTOP phần mềm để bảo vệ va chạm, một cảm biến cơ khí và điện tử được thiết kế trên trục Z. Khi ống kính chạm vào bề mặt mẫu, thiết bị tự động chuyển sang trạng thái dừng khẩn cấp, tối đa hóa việc bảo vệ thiết bị và giảm nguy cơ vận hành của con người.

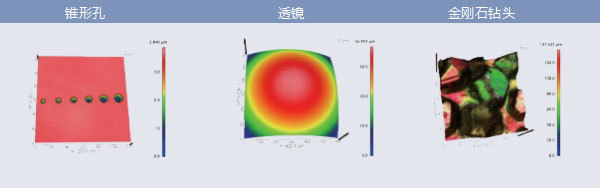

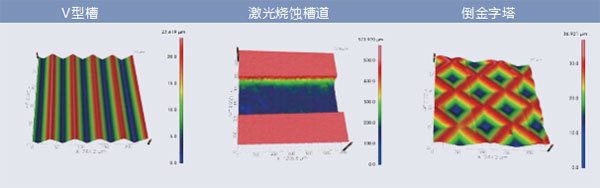

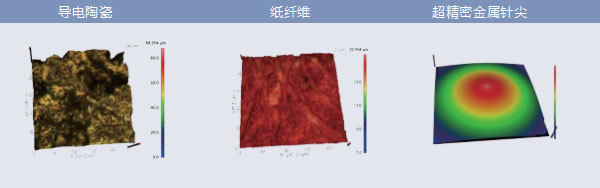

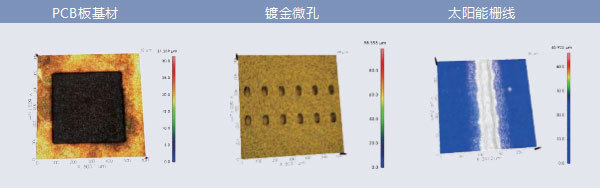

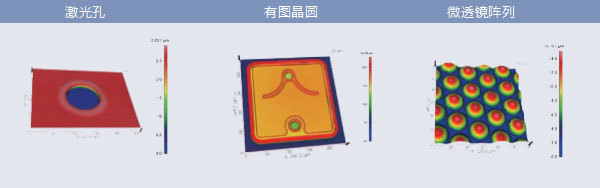

Lĩnh vực ứng dụng
Thông số kỹ thuật
Mô hình thiết bị VT6100 VT6200 VT6300 Khoảng cách di chuyển X 100mm 230mm 300mm Y 100mm 230mm 300mm Z 100mm 100mm 100mm Kích thước 520×380×600mm 720×580×1500mm 1000×900×1500mm Trọng lượng thiết bị 50kg 400kg 500kg Nguyên lý đo lường Hệ thống quang học Confocal Mục tiêu kính hiển vi 10×, 20×, 50×, 100× Trường nhìn 120×120 μm~1.2×1.2 mm Đo chiều cao Độ lặp lại*1 (1σ) 12nm Độ chính xác*1 ± (0.2+L/100) μm Độ phân giải hiển thị 0.5nm Đo chiều rộng Độ lặp lại*2 (1σ) 40nm Độ chính xác*2 ± 2% Độ phân giải hiển thị 1nm Nền tảng dịch chuyển XY Tải trọng 10kg Phương pháp điều khiển Điện Khoảng cách quét trục Z0 10 mm Tháp đỡ vật kính Điện 5 lỗ Nguồn sáng Đèn LED trắng Môi trường hoạt động
Nguồn điện 100-240V AC, 50/60Hz, 2A, Công suất 300W Nhiệt độ hoạt động Nhiệt độ 15℃~30℃, Độ chênh lệch nhiệt độ < 2℃/60 phút Độ ẩm tương đối 5%~95%RH, không ngưng tụ Độ rung môi trường VC-C trở lên Khác Không có từ trường mạnh, không có khí ăn mòn *1 Sử dụng ống kính vật kính 50X để đo khối bước chuẩn 4.7µm trong môi trường phòng thí nghiệm
*2 Sử dụng ống kính vật kính 50X để đo vạch lưới chuẩn trong môi trường phòng thí nghiệm
