- Mô tả sản phẩm
-
- Tên sản phẩm: Mâm xoay chính xác tự động WR 50
Nguyên lý đo trục quay
Việc đo trục quay cần sử dụng bàn xoay chính xác tự động WR50 kết hợp với đo góc SJ6000. WR50 được kết nối với trục quay và đóng vai trò như một chuẩn góc. WR50 đạt được phạm vi đo góc 0~360°, độ chính xác đo ±1″ và tốc độ tối đa 10 vòng/phút.
Chỉ số kỹ thuật
Model
WR50
Khối lượng
1.9kg
Phạm vi đo góc
(0~360)°
Chiều cao
148mm
Độ chính xác đo
±1″
Đường kính
112mm
Độ phân giải
0.01″
Phương pháp giao tiếp
Truyền Bluetooth
Tốc độ tối đa
10rpm
Nguồn cung cấp
Pin Lithium
Tốc độ theo dõi tối đa
2rpm
Trường hợp ứng dụng bàn xoay chính xác tự động
Đo trục quay của máy công cụ CNC Đo trục chính của máy công cụ CNC Đo trục quay của máy công cụ CNC

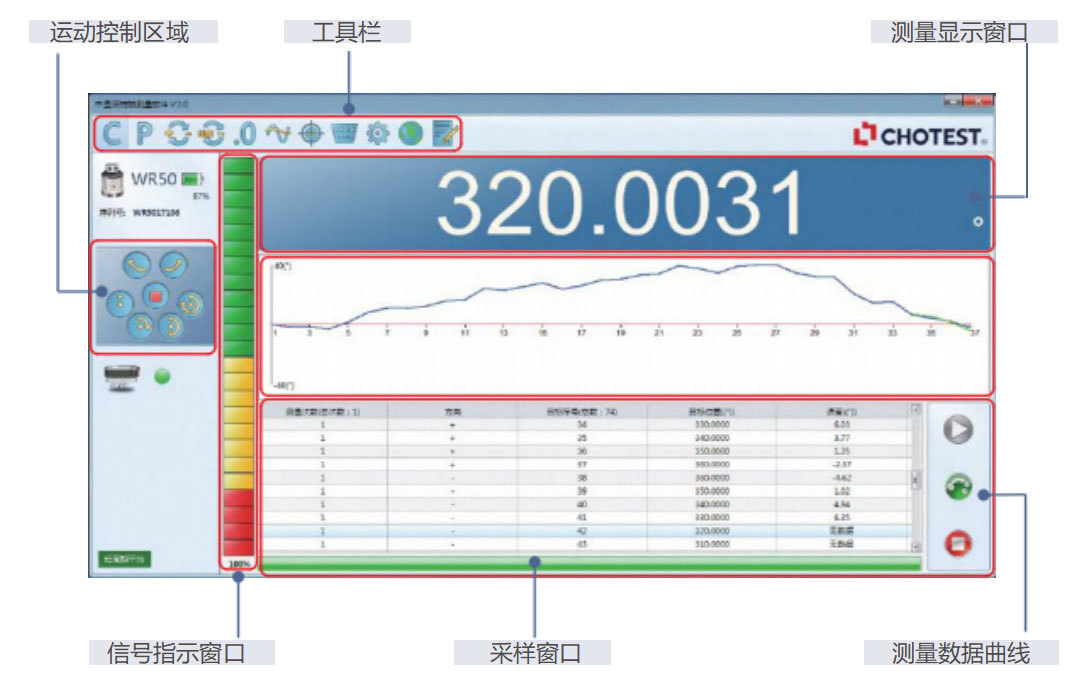

Đo góc của bàn xoay CNC Đo góc của bàn xoay CNC Đo chỉ số của máy tiện CNC Giới thiệu phần mềm
Cấu hình đo trục lệch tâm
Cấu hình đo trục lệch tâm chủ yếu bao gồm thiết bị chính SJ6800, nhóm gương góc, bàn xoay chính xác tự động WR50, phụ kiện trục lệch tâm và phần mềm đo trục lệch tâm.
Phụ kiện trục lệch tâm được sử dụng để đo độ chính xác định vị góc của trục quay (không thể lắp đặt trên trục).Phụ kiện trục lệch tâm bao gồm các thành phần sau:
1. Nam châm mạnh, 3 chiếc2. Tấm uốn lắp đặt 90°
3. Phần mềm đo trục lệch tâm
Nguyên lý đo trục lệch tâm
Nguyên lý hoạt động của việc đo trục lệch tâm sử dụng chuyển động đồng bộ của trục tuyến tính và trục quay của máy công cụ. Như hình dưới đây, mỗi chuyển động của trục quay đều có chuyển động trục tuyến tính tương ứng. Cần lưu ý rằng ngay cả với cùng một chuyển động trục góc, khoảng cách chuyển động trục tuyến tính sẽ khác nhau để đảm bảo sự thẳng hàng giữa giao thoa kế và WR50.

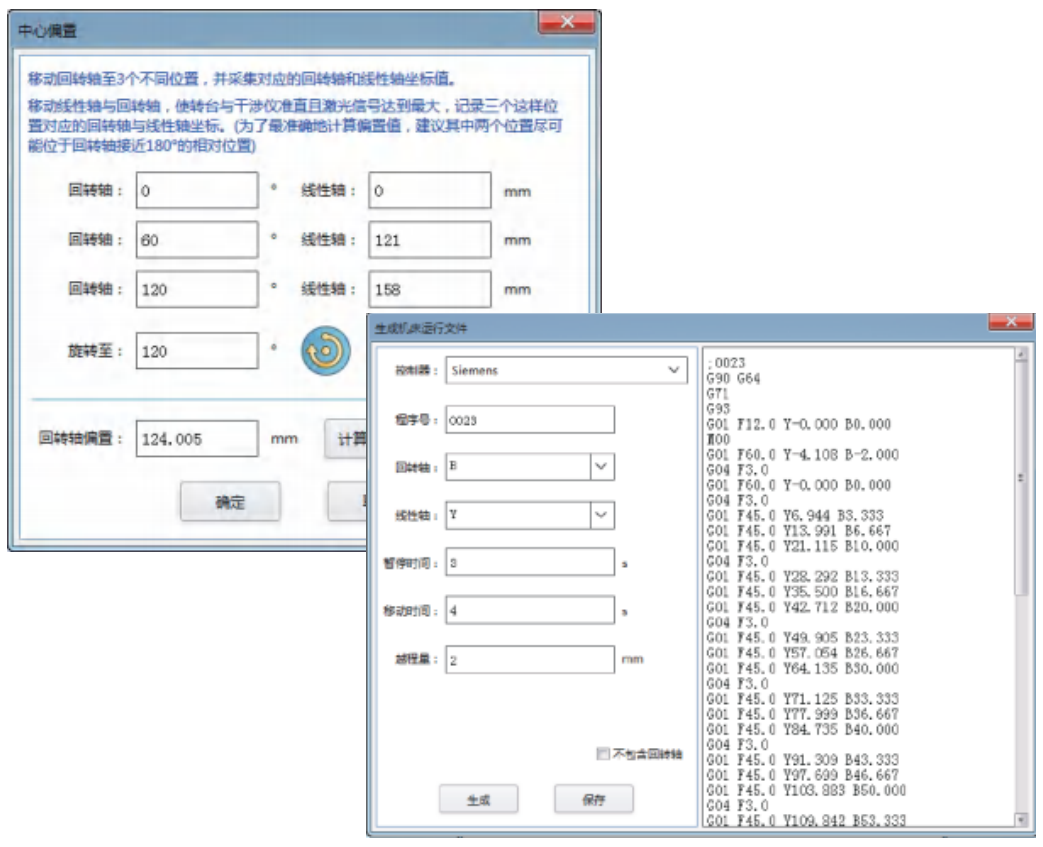

Cài đặt phần mềm cho phép đo trục lệch tâm
Trường hợp ứng dụng đo trục lệch tâm
Đo trục lệch tâm (Hình 1) Đo trục lệch tâm (Hình 2) Đo trục lệch tâm (Hình 3)
