Hệ thống quét quang học ATOS Core
ATOS Core chuyên dùng để đo đạc ba chiều các bộ phận nhỏ có kích thước dưới 500 mm. Từ quét 3D đơn giản đến quy trình đo lường và kiểm tra tự động hoàn toàn, đầu đo của nó cung cấp hỗ trợ cơ bản cho việc thực hiện các nhiệm vụ khác nhau. ATOS Core đặc biệt phù hợp để đo đạc ba chiều các vật thể trung bình và nhỏ, chẳng hạn như lõi gốm, phôi đúc hoặc sản phẩm nhựa. Để đo các vật thể lớn có chiều dài vài mét bằng quy trình làm việc hiệu quả, ATOS Core có thể kết hợp nhanh chóng và dễ dàng với phép đo ảnh lập thể kỹ thuật số của thiết bị đo tọa độ ba chiều quang học TRITOP của GOM.
Từ khóa:
Phụ kiện sản phẩm:
Giá bán lẻ
Giá thị trường
Trọng lượng
Thể loại:
Còn lại trong kho
隐藏域元素占位
- Mô tả sản phẩm
-
- Tên sản phẩm: Hệ thống quét quang học ATOS Core
ATOS Core chuyên dùng để đo đạc ba chiều các bộ phận nhỏ có kích thước dưới 500 mm. Từ quét 3D đơn giản đến quy trình đo lường và kiểm tra tự động hoàn toàn, đầu đo của nó cung cấp hỗ trợ cơ bản cho việc thực hiện các nhiệm vụ khác nhau. ATOS Core đặc biệt phù hợp để đo đạc ba chiều các vật thể trung bình và nhỏ, chẳng hạn như lõi gốm, phôi đúc hoặc sản phẩm nhựa. Để đo các vật thể lớn có chiều dài vài mét bằng quy trình làm việc hiệu quả, ATOS Core có thể kết hợp nhanh chóng và dễ dàng với phép đo ảnh lập thể kỹ thuật số của thiết bị đo tọa độ ba chiều quang học TRITOP của GOM.
ATOS Core Công nghệ tiên tiến

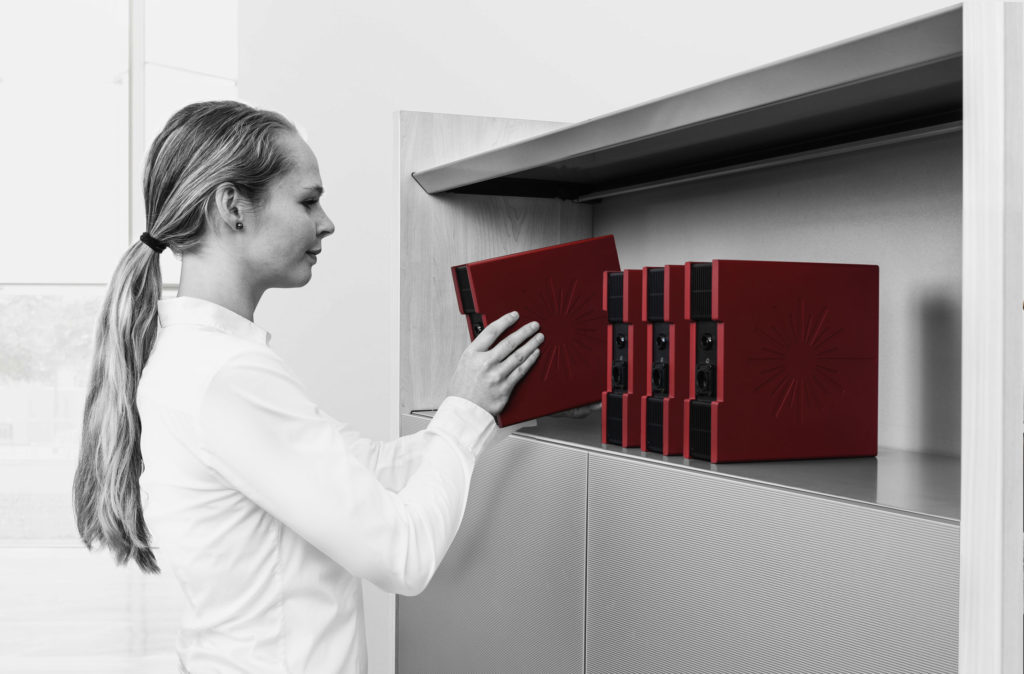

ATOS Core có bảy loại đầu dò khác nhau để lựa chọn tùy thuộc vào thể tích đo lường, cho phép thay đổi nhanh chóng và đáng tin cậy các đầu dò khác nhau theo độ phân giải và yêu cầu thể tích đo lường thông qua phương pháp cắm nóng (hot-plugging).
ATOS Core Tính năng

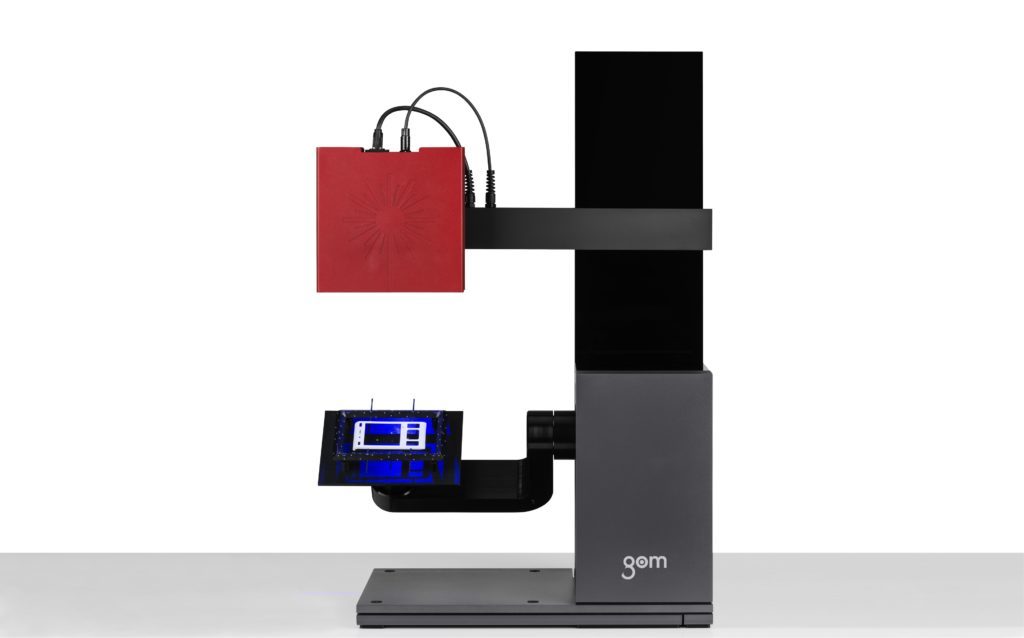

Đầu dò quét nhỏ gọn
Công nghệ ATOS Core lần đầu tiên tích hợp các thành phần quang học và điện tử trong một không gian lắp đặt rất nhỏ. Cấu trúc nhỏ gọn giúp đầu đo có độ ổn định cao và có thể đo được trong không gian hạn chế. ATOS Core đặc biệt phù hợp để đo 3D các vật thể nhỏ và vừa, chẳng hạn như lõi gốm, vật đúc hoặc nhựa.
Cấu trúc siêu bền
Tùy thuộc vào yêu cầu độ phân giải và phạm vi đo lường, đầu đo có thể được thay thế nhanh chóng và dễ dàng bằng cơ chế tháo lắp nhanh mà không cần hiệu chỉnh lại.

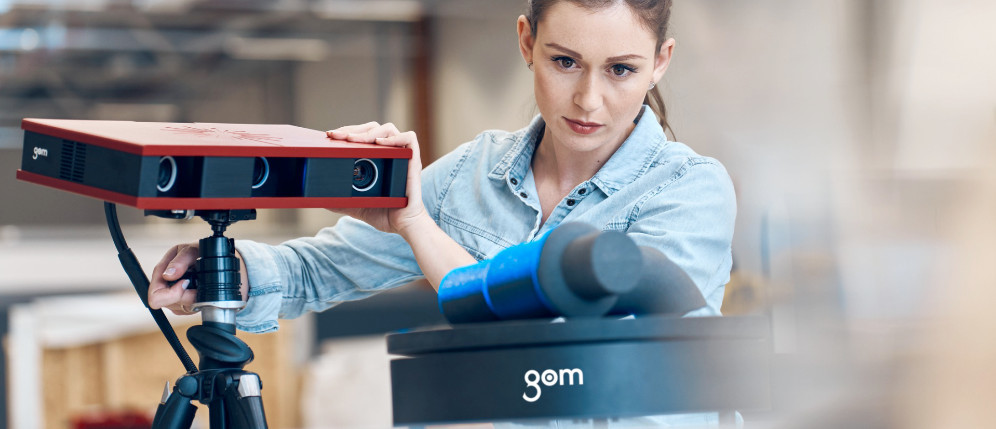

Công nghệ ánh sáng xanh
Công nghệ ánh sáng xanh - Công nghệ chiếu của GOM sử dụng ánh sáng xanh lam mỏng, giúp lọc hiệu quả nhiễu ánh sáng xung quanh trong quá trình thu thập hình ảnh. Nguồn sáng mạnh mẽ giúp rút ngắn thời gian đo lường ngay cả đối với các bề mặt không hợp tác.
Nguyên lý quét ba chiều
Hệ thống chiếu các họa tiết sọc chính xác lên bề mặt vật thể và hai camera ghi lại theo nguyên tắc chụp ảnh lập thể. Do đã được hiệu chỉnh trước nên có thể tính toán các điểm bề mặt 3D dựa trên ba giao điểm khác nhau của tia. Trong dữ liệu đo lường đầy đủ thu được, không có lỗ hổng và nhiễu, ngay cả đối với các bề mặt phản chiếu hoặc vật thể lồi lõm, cũng có thể thu được kết quả tuyệt vời.

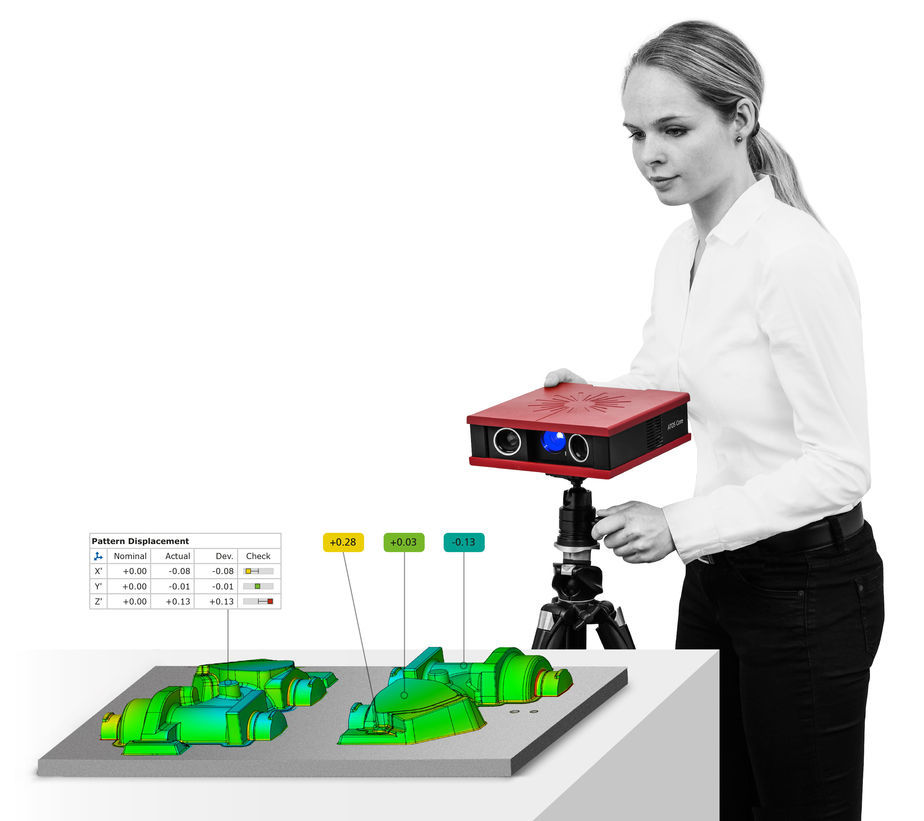

Theo dõi thời gian thực động
Theo dõi thời gian thực động có thể chọn lọc căn chỉnh và định vị các thành phần theo CAD. Ví dụ: trong quá trình lắp ráp, thông qua theo dõi động, thực hiện định vị lắp ráp hoặc điều chỉnh dụng cụ kiểm tra, đối tượng cần đo có thể được lắp đặt tốt.

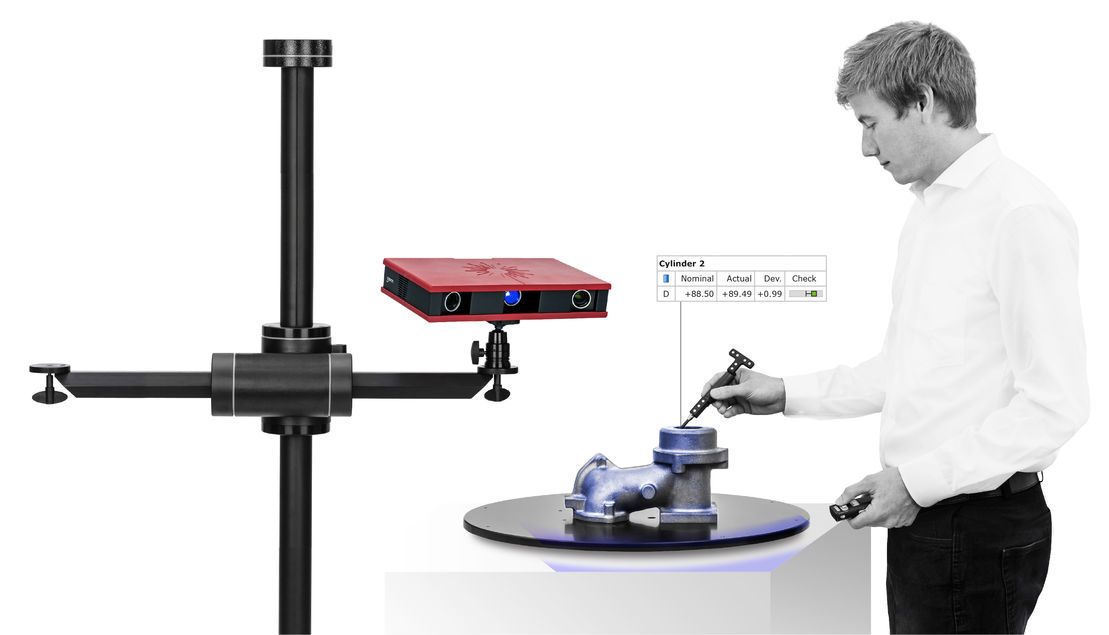

Cảm biến quang học

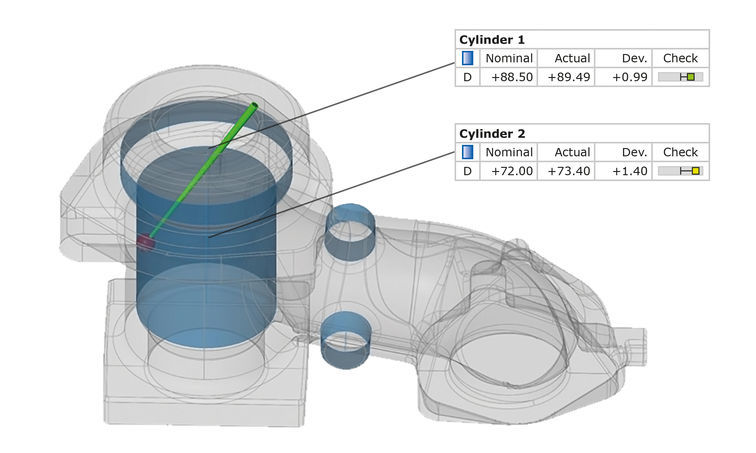

Thông qua cảm biến quang học, kết hợp phép đo toàn cầu ATOS với phép đo tiếp xúc điểm duy nhất. Do đó, có thể chọn lọc đo lường các vùng khó tiếp cận bằng phương pháp đo quang học, thực hiện phép đo hình học thông thường và so sánh trực tiếp chúng với dữ liệu CAD.
ATOS Core Ứng dụng

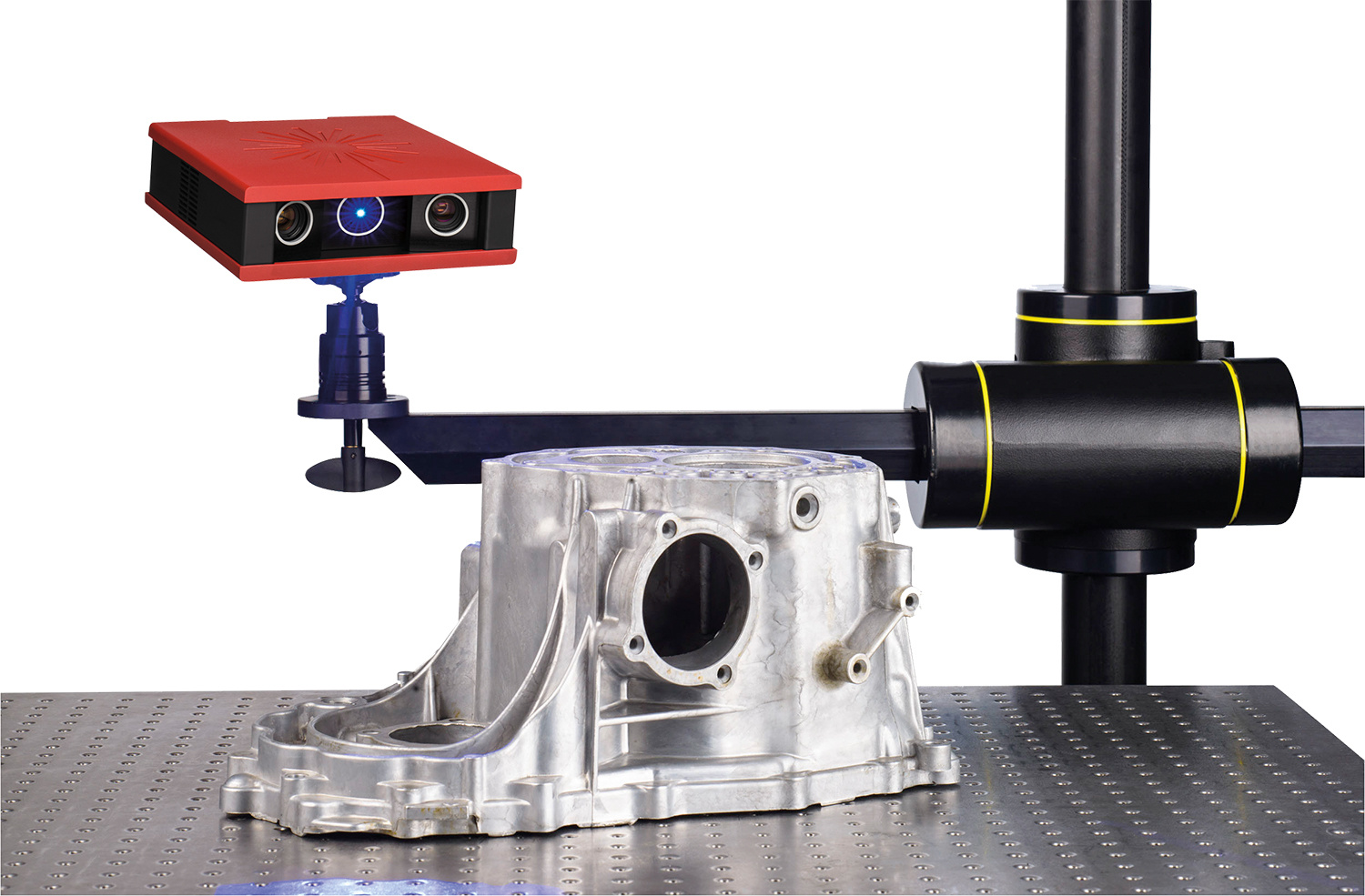

ATOS Core có thể được sử dụng để đo 3D các bộ phận nhỏ và vừa như lõi gốm, vật đúc và phụ tùng nhựa. Từ quét 3D đơn giản đến kiểm tra đo lường tự động hoàn toàn, ATOS Core đóng vai trò quan trọng trong việc xử lý nhiều nhiệm vụ đo lường.
Sử dụng công nghệ in 3D để sản xuất các bộ phận, điều quan trọng là phải đảm bảo kích thước hình học chính xác. Điều này có nghĩa là các doanh nghiệp phải giải quyết tốt vấn đề co ngót và cong vênh của các bộ phận do chính quy trình sản xuất gia công phụ gia gây ra. Thiết bị đo quang học có thể hỗ trợ điều này, nó có thể được sử dụng để phát hiện tất cả các sai lệch hiện có của các bộ phận.
Trong quá trình sản xuất, tất cả các biến động tham số được phát hiện phải được ghi lại chính xác. Trong trường hợp sản xuất nắp động cơ ô tô bằng công nghệ in 3D, công nghệ GOM đảm bảo sao chép chính xác các bộ phận nguyên bản và hiệu quả phát hiện và sửa chữa tất cả các sai lệch hình học xuất hiện trong quá trình sản xuất.
Một thiết bị cốt lõi, ba sự kết hợp sản phẩm
Phiên bản cơ bản (Essential Line)
Phiên bản cơ bản chủ yếu nhắm đến các nhiệm vụ quét 3D đơn giản, chẳng hạn như kỹ thuật đảo ngược hoặc quét 3D tạo mẫu nhanh. Đối với những người dùng muốn trải nghiệm chất lượng cao của GOM hoặc mới bắt đầu quét 3D, phiên bản cơ bản là lựa chọn tốt nhất. Bộ sản phẩm này bao gồm đầu đo ATOS Core, phần mềm ứng dụng GOM Scan, máy tính xử lý hình ảnh và các phụ kiện khác. Phần mềm GOM Scan trực quan và dễ sử dụng. Kết hợp với đầu đo ATOS Core (đầu đo 2M hoặc 5M), thu được lưới đa giác 3D chất lượng cao và có thể xuất ra dưới dạng tệp định dạng STL. Hệ thống vận hành thủ công bao gồm ba loại giá đỡ: kiểu cột, kiểu chân máy và kiểu để bàn. Nếu cần, bạn có thể nâng cấp từ phiên bản cơ bản lên phiên bản chuyên nghiệp bất cứ lúc nào.
Phiên bản chuyên nghiệp (Professional Line)
Phiên bản chuyên nghiệp đặc biệt thành thạo trong việc cung cấp các giải pháp hiệu quả cho các nhiệm vụ đo lường phức tạp, cùng với ưu điểm cắm là chạy (PnP) của đầu dò, thuận tiện cho việc thay đổi đầu dò phù hợp tại chỗ theo các yêu cầu khác nhau về độ phân giải và thể tích đo lường. Ngoài việc cung cấp cấu hình phần cứng của phiên bản cơ bản, phiên bản chuyên nghiệp còn bao gồm phần mềm ứng dụng ATOS Professional mạnh mẽ. Phần mềm đo lường và kiểm tra nổi tiếng toàn cầu này có nhiều tính năng và chức năng sáng tạo. Chức năng bao gồm chẳng hạn như Triple Scan (quét ba chiều), chỉnh sửa lưới đa giác, kiểm tra, viết báo cáo, Teaching by Doing (quét hướng dẫn), viết kịch bản, chiếu ngược và chọn lọc, cũng như Motion Replay (phát lại tức thì), tham chiếu động liên quan đến ứng dụng đầu dò tiếp xúc, theo dõi và bộ chuyển đổi. Ngoài ra, phiên bản chuyên nghiệp còn có chức năng đo lường tự động bằng cách sử dụng máy quay và đo lường ảnh chụp được tùy chọn. ATOS Core được sử dụng kết hợp với ATOS Triple Scan hoặc ATOS Compact Scan, điều này làm cho thể tích đo lường tùy chọn phong phú hơn.
Phiên bản tự động (Kinematics Line)
Phiên bản tự động là một giải pháp đo lường tự động hoàn toàn, nhằm mục đích tăng hiệu suất, năng suất và khả năng lặp lại trong quy trình kiểm soát chất lượng công nghiệp của các bộ phận nhỏ. Ngoài việc cung cấp cấu hình phần cứng của phiên bản chuyên nghiệp, phiên bản tự động còn có thể được sử dụng với ATOS ScanBox cùng với rô-bốt công nghiệp. Quá trình quét được quản lý và hỗ trợ bởi phần mềm ATOS Professional. Kết hợp với mô-đun phần mềm Phòng đo lường ảo (VMR) mạnh mẽ, từ đó xây dựng một môi trường mô phỏng, cho phép người dùng tạo các chương trình tự động ở chế độ ngoại tuyến và trực tuyến trên nền tảng sử dụng đơn giản và dễ dàng. Ngoài ra, ATOS Plus, có chức năng đo lường ảnh chụp tích hợp đầy đủ, phiên bản tự động cũng có thể thực hiện xác định điểm tham chiếu.
