Thiết bị đo góc tiếp xúc

Góc tiếp xúc là góc θ giữa tiếp tuyến giao diện khí-lỏng tại điểm tiếp xúc của pha khí, lỏng và rắn và giao diện rắn-lỏng ở phía lỏng. Đo góc tiếp xúc hiện nay là phương pháp chính để phát hiện tính chất bề mặt. Thiết bị đo góc tiếp xúc loại nghiên cứu SDC-200S sử dụng nguyên lý tạo ảnh quang học. Thiết bị sử dụng phân tích hồ sơ ảnh để đo góc tiếp xúc, khả năng thấm ướt, sức căng bề mặt, góc tiến và góc lùi, năng lượng bề mặt và các tính chất khác của bề mặt mẫu. Thiết bị sử dụng thiết bị cấp chất lỏng tự động hoàn toàn, với hiệu suất chi phí cao, khả năng mở rộng mạnh mẽ và chức năng, và có thể đáp ứng các nhu cầu đo lường thông thường khác nhau. Hiện nay, nó được sử dụng rộng rãi trong nhiều trường đại học, viện nghiên cứu và doanh nghiệp.

I. Tổng quan (Tóm tắt)

Góc tiếp xúc Góc tiếp xúc đề cập đến góc được tạo bởi tiếp tuyến với giao diện khí-lỏng tại điểm giao nhau của ba pha (khí, lỏng và rắn) ba pha tại điểm giao nhau của giao diện khí-lỏng, góc giữa tiếp tuyến ở phía chất lỏng và giao diện rắn-lỏng góc θ. Đo góc tiếp xúc hiện nay là phương pháp chính để phát hiện thuộc tính bề mặt.

Máy đo góc tiếp xúc nghiên cứu SDC-200S Máy đo góc tiếp xúc loại nghiên cứu SDC-200S sử dụng nguyên lý tạo ảnh quang học. Thiết bị sử dụng phân tích hồ sơ ảnh để đo bề mặt mẫu góc tiếp xúc 、 hiệu suất làm ướt 、 tăng và giảm sức căng bề mặt 、 năng lượng bề mặt v.v... Thiết bị sử dụng thiết bị phân phối chất lỏng tự động hoàn toàn, với hiệu suất chi phí cao, khả năng mở rộng mạnh mẽ và chức năng toàn diện. Nó có thể đáp ứng nhiều nhu cầu đo lường thông thường và hiện đang được sử dụng rộng rãi trong nhiều trường đại học, viện nghiên cứu và doanh nghiệp.

II. Ứng dụng

Máy đo góc tiếp xúc được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm sản xuất điện thoại di động, sản xuất kính, xử lý bề mặt, nghiên cứu vật liệu, kỹ thuật hóa học, sản xuất chất bán dẫn, lớp phủ và mực in, mạch điện tử, dệt may và sợi, và sinh học y tế. Đo góc tiếp xúc đã trở thành một công cụ quan trọng để đánh giá các thuộc tính bề mặt. (Một số chức năng thử nghiệm yêu cầu mua phụ kiện đặc biệt.)

1. Sự lan rộng, thấm và hấp thụ chất lỏng trên bề mặt rắn, phương pháp giọt tĩnh để đo góc tiếp xúc tĩnh;

2. Đo góc tiến, góc lùi, độ trễ góc tiếp xúc, góc lăn và góc tiếp xúc động của vật liệu trên bề mặt rắn;

3. Nghiên cứu và ghi lại quá trình liên tục theo thời gian thực của vật liệu hấp thụ, phân tích đường cong thay đổi góc tiếp xúc theo thời gian;

4. Đo góc tiếp xúc của nhiều loại vật liệu đặc biệt, chẳng hạn như bột, bề mặt cong, mẫu siêu kỵ nước/siêu ưa nước;

5. Phương pháp giọt gắn để kiểm tra góc tiếp xúc của vật liệu được nhúng trong chất lỏng;

6. Phương pháp giọt treo để đo sức căng bề mặt và giao diện của nhiều loại chất lỏng và các thành phần phân cực và phân tán của chúng;

7. Tính toán năng lượng tự do bề mặt rắn và phân tích các thành phần phân cực và phân tán của nó;

8. Phân tích công việc bám dính của chất lỏng trên bề mặt rắn, đánh giá tính đồng nhất và độ sạch của bề mặt rắn.

III. Nguyên lý

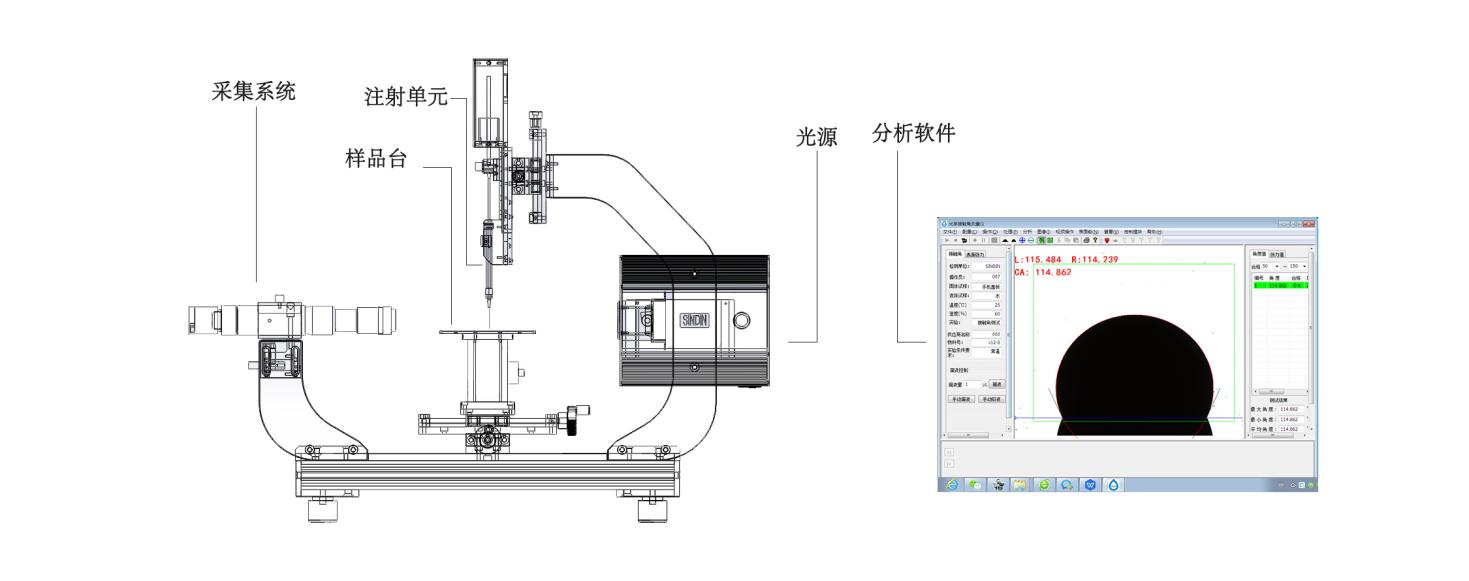

Như hình trên đã chỉ ra, máy đo góc tiếp xúc chủ yếu bao gồm nguồn sáng, bộ phận bơm, giá đỡ mẫu, hệ thống thu nhận và phần mềm phân tích năm bộ phận chính, và thiết bị sử dụng nguyên lý tạo ảnh quang học.

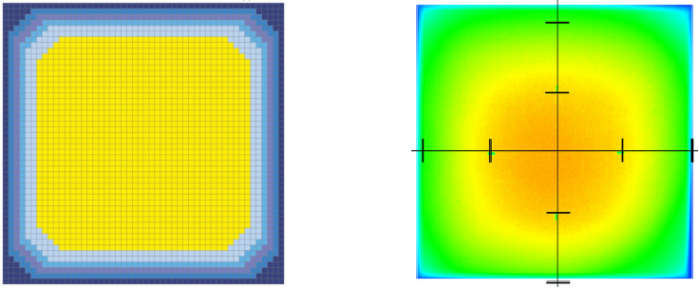

Nguồn sáng: Sử dụng thiết kế đèn lạnh LED đậm đặc, với phát xạ ánh sáng đồng đều, hình ảnh rõ nét và tuổi thọ dài;

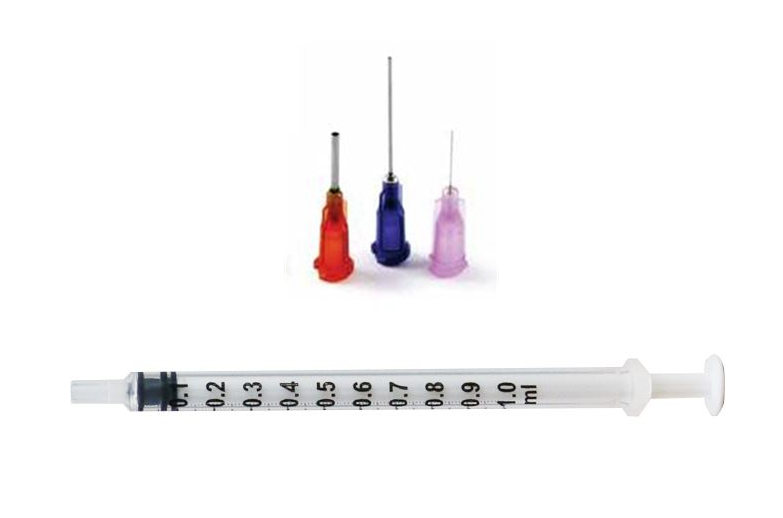

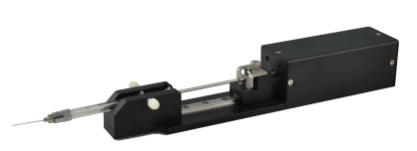

Bộ phận bơm: Sử dụng bơm tiêm chính xác cao để phân phối chất lỏng, được điều khiển bằng phần mềm để định lượng và tốc độ không đổi, với việc phân phối giọt ổn định và độ chính xác lên đến 0,01 microliter;

Giá đỡ mẫu: Sử dụng nền tảng tinh chỉnh thủ công ba chiều, với thao tác linh hoạt và định vị chính xác. Giá đỡ mẫu có thể được tùy chỉnh theo kích thước mẫu thực tế;

Hệ thống thu nhận: Sử dụng máy ảnh CCD đơn sắc nhập khẩu, với khả năng chụp ổn định, hình ảnh rõ nét và kết quả đáng tin cậy. Ống kính sử dụng cấu hình cấp công nghiệp của Đức nhập khẩu, với độ phóng đại 10x có thể điều chỉnh và tạo ảnh không bị biến dạng;

Phần mềm phân tích: Chức năng mạnh mẽ, với khả năng khớp nối tự động hoàn toàn bằng một nút bấm và các phương pháp khớp nối tiên tiến nhất trên thế giới, đáp ứng việc khớp nối chính xác các hình dạng giọt khác nhau;

IV. Thông số kỹ thuật

1. GB/T 24368-2009 (Phát hiện các chất gây ô nhiễm kỵ nước trên bề mặt kính);

2. SY/T5153-2007 (Xác định tính ưa nước của đá chứa);

3. ASTM D 724-99 (2003) (Phương pháp thử độ ưa nước bề mặt của giấy);

4. ASTM D5946-2004 (Đo góc tiếp xúc của màng nhựa với nước);

5. ISO15989 (Đo góc tiếp xúc nước của màng và tấm nhựa được xử lý corona);

6. Tính năng sản phẩm (Tính năng sản phẩm)

1. Bộ phận chính sử dụng cấu trúc hợp kim nhôm hàng không cường độ cao với khái niệm thiết kế mô-đun, điều khiển mạch tích hợp chip được phát triển độc lập, sử dụng bản chất thiết kế và cấu hình của thiết bị đo góc tiếp xúc nhập khẩu quốc tế, đảm bảo thiết bị có độ ổn định cực kỳ mạnh mẽ;

2. Sử dụng hệ thống nguồn sáng lạnh LED điều chỉnh mật độ cấp công nghiệp (tuổi thọ hơn 50000H), đảm bảo hình ảnh rõ hơn và tránh hiện tượng bay hơi các giọt nhỏ do nhiệt thừa;

3. Sử dụng bộ truyền động công nghiệp nhập khẩu Nhật Bản hiệu suất cao và ống kính thu phóng telecentric cấp công nghiệp, về cơ bản có thể đạt được hình ảnh không bị biến dạng, đảm bảo hiệu quả hình ảnh;

4. Sử dụng giao diện chuẩn USB3.0, tốc độ truyền dữ liệu nhanh, khả năng tương thích cao và độ ổn định hình ảnh mạnh mẽ;
5. Công ty nội địa đầu tiên cung cấp mẫu hiệu chuẩn đo góc tiếp xúc nhập khẩu từ Đức để đảm bảo độ chính xác của thiết bị, các tấm tiêu chuẩn hiệu chuẩn góc 3°, 5°, 8°; 60°, 90°, 120°; 115° (tùy chọn);
6. Thiết kế hệ thống thu nhận linh hoạt và phù hợp với hầu hết các môi trường đo lường, dễ dàng xử lý các phép đo bề mặt mẫu phức tạp khác nhau;
7. Sở hữu các phương pháp phân tích góc tiếp xúc tiên tiến nhất thế giới, đáp ứng việc khớp chính xác tất cả các loại hình ảnh giọt, bao gồm các phương pháp khớp hình ảnh chất lỏng đặc biệt elip vi phân và vòng tròn vi phân độc đáo của Shengding;
8. Sử dụng các phương pháp tính toán hàng đầu quốc tế, phần mềm đã hiện thực hóa việc khớp hoàn toàn tự động để tránh lỗi do thao tác thủ công;

9. Có chức năng khớp nhanh đối với phép đo góc tiếp xúc hai bên, phân tích toàn diện hơn tính ưa nước bề mặt của chất lỏng và chất rắn, và phân tích chính xác hơn tình trạng làm ướt thực tế của bề mặt;
10. Chụp ảnh động, dữ liệu thử nghiệm video nhanh, có thể liên tục ghi lại sự thay đổi của góc tiếp xúc thử nghiệm, và sau đó tự động khớp hàng loạt bằng phần mềm;
11. Phần mềm tự động tạo báo cáo, bao gồm nhiều báo cáo dữ liệu ở định dạng Word, Excel và phổ;
12. Có chức năng đo góc tiến và lùi, thuận tiện cho việc đo hiệu suất ổn định của bề mặt mẫu; có nhiều thành phần chức năng tùy chọn, đội ngũ R&D của chúng tôi mạnh mẽ và có thể đáp ứng các yêu cầu đo lường tùy chỉnh khác nhau do khách hàng đưa ra;
13. Sử dụng các phương pháp tính toán hàng đầu quốc tế, phần mềm đã hiện thực hóa việc khớp hoàn toàn tự động để tránh lỗi do thao tác thủ công;

. Có chức năng khớp nhanh đối với phép đo góc tiếp xúc hai bên, phân tích tính ưa nước bề mặt của chất lỏng và chất rắn, và phân tích chính xác hơn tình trạng làm ướt thực tế của bề mặt;
14 15. Chụp ảnh động, dữ liệu thử nghiệm video nhanh, có thể liên tục ghi lại sự thay đổi của góc tiếp xúc thử nghiệm, và sau đó tự động khớp hàng loạt bằng phần mềm;
16. Phần mềm tự động tạo báo cáo, bao gồm nhiều báo cáo dữ liệu ở định dạng Word, Excel và phổ;
17. Có chức năng đo góc tiến và lùi, thuận tiện cho việc đo hiệu suất ổn định của bề mặt mẫu; có nhiều thành phần chức năng tùy chọn, đội ngũ R&D của chúng tôi mạnh mẽ và có thể đáp ứng các yêu cầu đo lường tùy chỉnh khác nhau do khách hàng đưa ra;

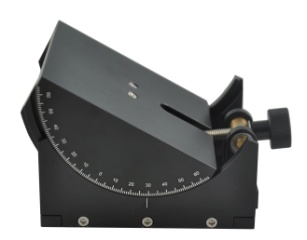

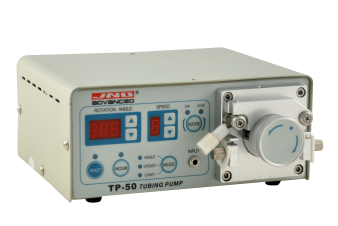

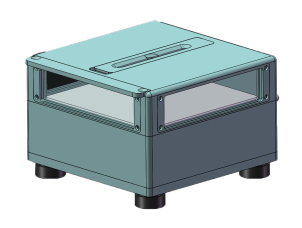

7. Phụ kiện tùy chọn (Phụ kiện tùy chọn)

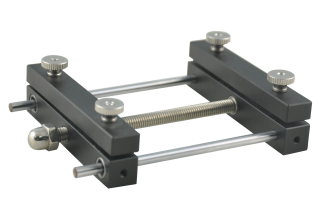

Kẹp phim
