Hệ thống phát hiện quét RT là một hệ thống đo tự động tốc độ cao, độ chính xác cao được phát triển dựa trên kinh nghiệm phong phú trong các dự án đo lường kích thước và được sử dụng cho các dây chuyền sản xuất, bên cạnh dây chuyền hoặc phòng thí nghiệm. Hệ thống tích hợp công nghệ cảm biến hình chiếu laser 3D không tiếp xúc và công nghệ được cấp bằng sáng chế MAS (quét đa góc, đa trạm).

I. Giới thiệu về MAS và RT

Công nghệ MAS (Đa góc cảm biến)

• Công nghệ MAS, hay công nghệ cảm biến đa góc (đa trạm), tích hợp nhiều công nghệ được cấp bằng sáng chế/quyền sở hữu độc quyền. Đây là một công nghệ quét và phát hiện 3D tốc độ cao, độ chính xác cao không truyền thống (phương pháp) có thể thay thế các phương pháp đo truyền thống như CMM, hệ thống đo hình ảnh, máy đo độ nhám bề mặt và đồng hồ đo chiều cao, rút ngắn thời gian chu kỳ CT.

• Ứng dụng chính: Các bộ phận phẳng như điện thoại di động, đồng hồ thông minh, máy tính bảng, bàn phím, thiết bị điện áp thấp, thân ổ cứng hoặc các bộ phận tương tự cần quét và phát hiện 3D tốc độ cao, độ chính xác cao với nhiều kích thước (kiểm tra trực tuyến hoặc mẫu lớn).

• Dựa trên quét laser hoặc các cảm biến quét 3D khác, phép đo 2D có thể được thêm vào tùy chọn.

Quét RT (thiết bị )

  • RT = REBIASTEC®, hoặc công nghệ đặt lại độ lệch (còn được gọi là thời gian thực/tốc độ cao), là một giải pháp ứng dụng đo lường và dữ liệu tốc độ cao cho sản xuất chất lượng cao (công nghệ sản xuất cộng tác đám mây tiêu chuẩn yếu).

• Quét RT là một mô-đun phát hiện đa góc laser dòng và phần mềm (thuật toán) được phát triển dựa trên công nghệ MAS. Nó có thể được trang bị cơ chế đa trục để đạt được phép đo quét 3D tốc độ cao và độ chính xác cao (phần mềm tương thích với phép đo 2D).

II. Các vấn đề kỹ thuật và ứng dụng được giải quyết bởi MAS/RT

Kết hợp dữ liệu quét 3D

• Kết hợp dữ liệu quét từ nhiều vị trí và góc của một cảm biến duy nhất.

• Kết hợp dữ liệu từ nhiều cảm biến quét khác nhau.

• Kết hợp dữ liệu quét từ nhiều trạm của một hoặc nhiều cảm biến quét.

Bù lỗi động cho các hệ thống đo đa bậc tự do

• Hệ thống đo đơn trục hoặc đa trục

• Cơ chế hướng dẫn định vị đa trục

III. Hệ thống quét RT — Sản phẩm dựa trên MAS

Hệ thống (Mô-đun) phát hiện và quét 3D tốc độ cao RT

• LDI.RT: Một hệ thống quét và phát hiện tốc độ cao thông thường được phát triển dựa trên công nghệ MAS.

• X.RT: Một hệ thống quét và phát hiện tốc độ cao không tiêu chuẩn dựa trên MAS, được tùy chỉnh theo yêu cầu của dự án khách hàng.

• RT, như một mô-đun quét 3D độc lập, có thể được nhúng vào thiết bị dây chuyền sản xuất của người dùng.

Sản phẩm cạnh tranh/Sản phẩm chuẩn

• Hệ thống AOI đo tọa độ quang học tự động SQ3000 của CyberOptics và hệ thống quét và phát hiện 3D tự động hoàn toàn CG360.

• Hệ thống quét laser 3D độ chính xác cao đa năng kiểu cầu LDI-SurveyorXS

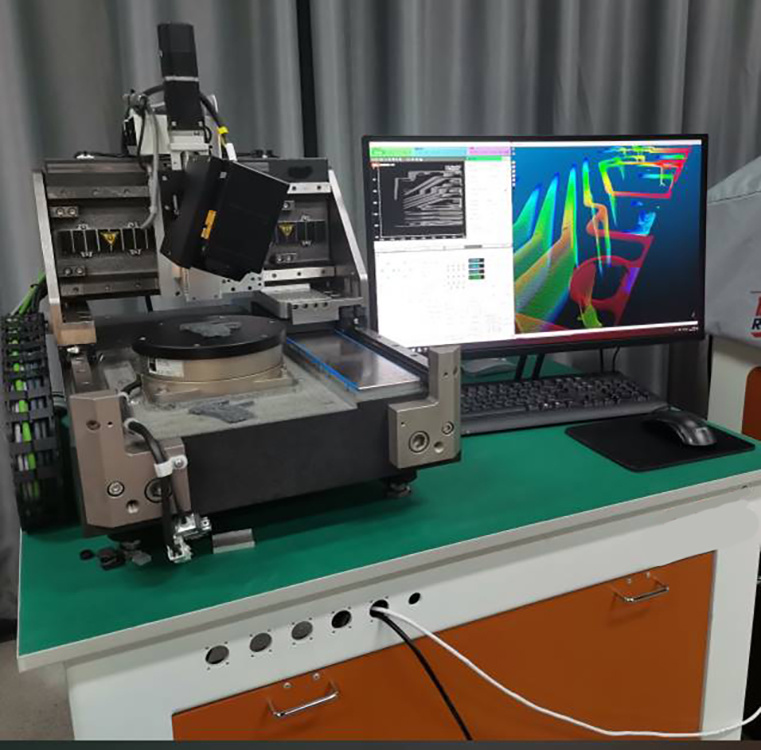

IV. Hình ảnh thực tế: LDI.RT và .SurveyorDS

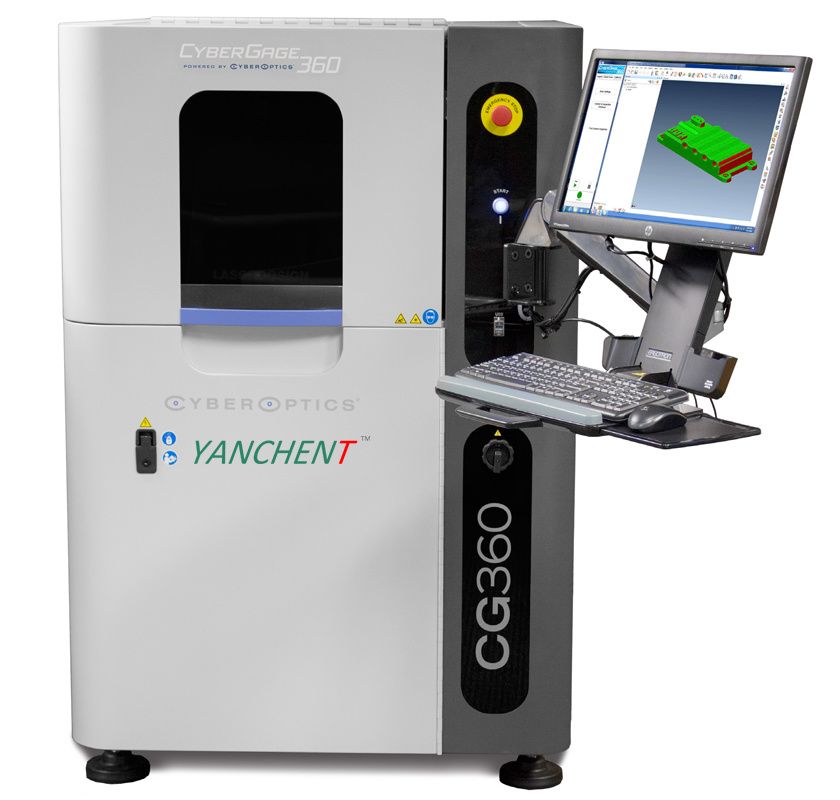

CyberSCANERS — Hệ thống phát hiện đám mây điểm quét 3D một lần nhấp CG360™

CG360 là thiết bị kiểm tra kích thước hình học không tiếp xúc cấp metrology được thiết kế đặc biệt cho quét 3D hiệu suất cao. Nó có thể được sử dụng rộng rãi trong các dây chuyền sản xuất hoặc phòng thí nghiệm metrology để đạt được độ chính xác 3D cao

Tốc độ, độ chính xác và dễ vận hành của việc phát hiện là không đủ. Báo cáo quét và phát hiện 3D được hoàn thành trong vòng chưa đầy ba phút. Quét độ chính xác cao được hỗ trợ bởi công nghệ MRS mạnh mẽ — Độ chính xác lên đến: 7μm,

0,007mm + L/10000mm — Công nghệ khử phản xạ đa điểm (MRS) làm giảm biến dạng đo lường để đạt được độ chính xác cấp metrology. Vận hành đơn giản: Hoàn thành quét và tạo báo cáo phát hiện chỉ bằng một cú nhấp chuột.

Vận hành đơn giản.

I. Thông số chính

Phạm vi đo: Mẫu có đường kính nhỏ hơn 200mm x chiều cao 100mm

Độ chính xác: Độ chính xác không gian 7µm, độ lặp lại 5µm

Tốc độ: 16 triệu điểm quét, thời gian quét và phát hiện một mảnh <3 phút

Cấu hình hệ thống: 2 đầu quét (mỗi đầu ở phần trên và dưới của bàn làm việc)

Khả năng tải (tối đa): 2kg cho bàn làm việc bằng kính, 5kg cho giá đỡ tích hợp. Định dạng đầu ra dữ liệu: .STL, .PLY, .OBJ, .ASC

Yêu cầu về nhiệt độ và độ ẩm: Nhiệt độ 20 ± 3 ℃, độ ẩm 50% ± 30%. Hoàn thành quét và tạo báo cáo phát hiện chỉ bằng một cú nhấp chuột

II. Cấu hình tiêu chuẩn

Máy chủ quét, hệ thống điều khiển PC tùy chỉnh tích hợp

Phần mềm đo Polyworks Inspector

Cảm biến laser 3D độ chính xác cao tốc độ cao RT (một phần)

III. Ưu điểm kỹ thuật của MAS/RT

Công nghệ MAS (được cấp bằng sáng chế/quyền sở hữu độc quyền) có thể đạt được

• Kết hợp dữ liệu quét trực tuyến từ nhiều góc, nhiều cảm biến và nhiều trạm (có thể đáp ứng yêu cầu phát hiện trực tuyến).

• Bù lỗi động cho các cơ chế hệ thống đa trục.

Các dự án tiêu biểu (Dựa trên thử nghiệm và đánh giá Verifier)

• Kiểm tra trực tuyến đồng hồ thông minh cho một thiết bị 3C nhất định, giảm thời gian kiểm tra mỗi sản phẩm từ hơn 10 phút xuống còn 10 giây.

• Đo 3D giá đỡ camera cho một nhà sản xuất điện thoại di động nhất định, giảm thời gian kiểm tra mỗi sản phẩm từ hơn 30 phút xuống còn khoảng 2 phút. Hiệu chỉnh hướng dẫn quét và định vị cho một nhà sản xuất cơ chế năm trục 3C nhất định, giảm lỗi hệ thống từ 0,10mm xuống còn 0,02mm.

• Phát hiện quét nhanh các thành phần đa tính năng cho một công ty thiết bị truyền thông nhất định, giảm thời gian đo từ 120 phút xuống còn khoảng 20 phút.

• Phát hiện 3D tốc độ cao các bộ phận đúc phun chính xác cho một thiết bị điện nhất định, rút ngắn thời gian đo cho 170 kích thước của một mẫu duy nhất xuống còn trong vòng 3 phút.

• Kiểm tra kích thước toàn diện các sản phẩm nguồn điện, hệ thống quét 3D robot độ chính xác cao MARS

IV. Bộ phận áp dụng

Thiết bị quét và đo 3D tự động không yêu cầu chuyên gia đo lường, có thể được sử dụng cho:

• Sản xuất (đo lường trực tuyến hoặc nội tuyến quy mô lớn trong xưởng): Kiểm tra đầy đủ hoặc mẫu sản phẩm trong quá trình sản xuất (phần lớn thay thế các phương pháp đo truyền thống) để đảm bảo chất lượng ổn định

• Sản xuất thử nghiệm (đo lường ngoại tuyến quy mô nhỏ): Quét các sản phẩm thử nghiệm, phân tích so sánh và các kế hoạch cải tiến

• Thiết kế (đo lường phòng thí nghiệm ngoại tuyến): Quét, phân tích và mô hình ngược các sản phẩm cạnh tranh hoặc sản phẩm thử nghiệm để cải thiện hiệu quả

• Chất lượng (phân tích dữ liệu thời gian thực): Phân tích lỗi, kiểm tra chất lượng nhà cung cấp, v.v.

• Khác: Kiểm soát kích thước sản phẩm in 3D, phát triển sản phẩm, phân tích CAE, v.v.

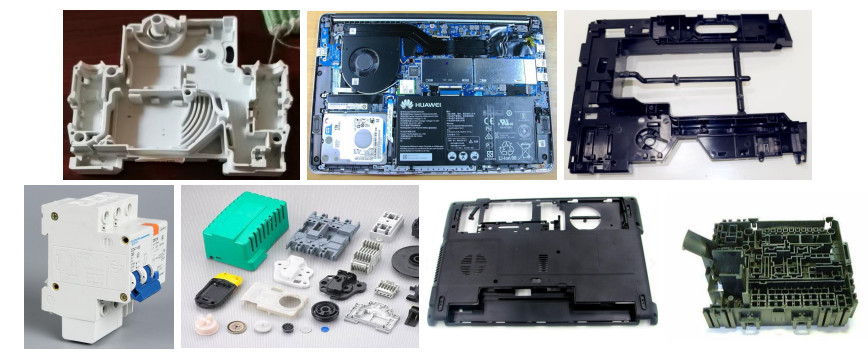

Năm, Sản phẩm áp dụng: Linh kiện nhựa chính xác, PCBAs, v.v.

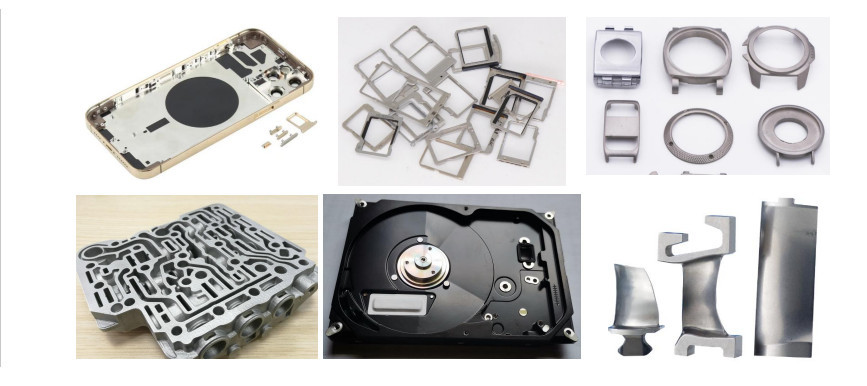

Áp dụng cho: Gia công, in 3D kim loại, đúc chính xác, v.v.

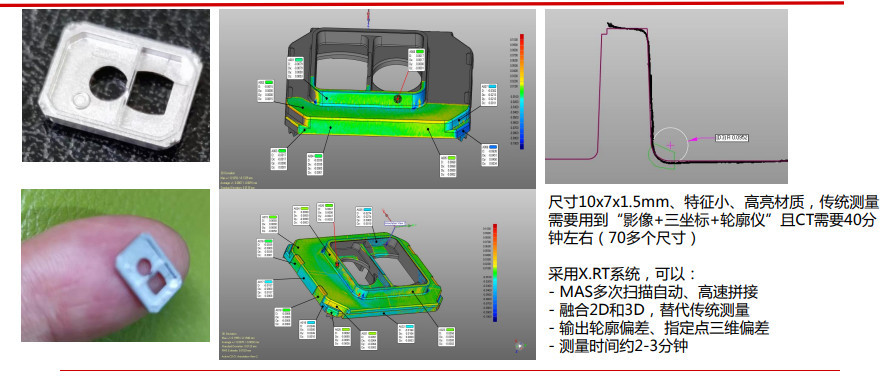

Sáu, Trường hợp một: Đo lường kích thước tốc độ cao của khung giá đỡ camera điện thoại di động

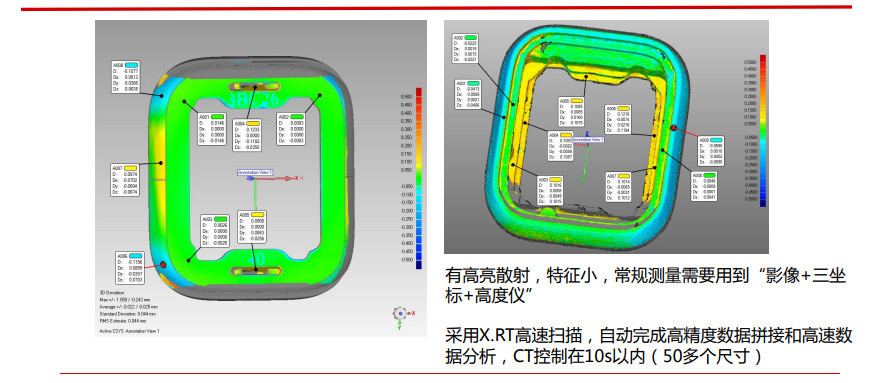

Trường hợp hai: Kiểm tra đường viền 3D trực tuyến của thân máy đồng hồ thông minh

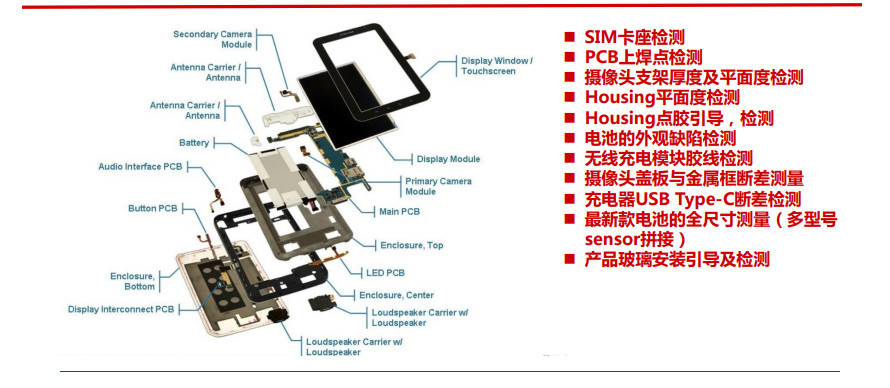

Ví dụ về các ứng dụng RT trong ngành công nghiệp 3C
