Hệ thống quét 3D TrackScan
TrackScan - hệ thống quét 3D theo dõi. Hệ thống sử dụng công nghệ đo lường quang học thông minh và thiết bị quang học chất lượng cao để đạt được phép đo 3D động cực kỳ chính xác mà không cần dùng đến điểm đánh dấu. Hệ thống này có thể được áp dụng trong kiểm soát chất lượng, phát triển sản phẩm, kỹ thuật đảo ngược và các khía cạnh khác.
Từ khóa:
Phụ kiện sản phẩm:
Giá bán lẻ
Giá thị trường
Trọng lượng
Thể loại:
Còn lại trong kho
隐藏域元素占位
- Mô tả sản phẩm
-
- Tên sản phẩm: Hệ thống quét 3D TrackScan
TrackScan - hệ thống quét 3D theo dõi. Hệ thống sử dụng công nghệ đo lường quang học thông minh và thiết bị quang học chất lượng cao để đạt được phép đo 3D động cực kỳ chính xác mà không cần dùng đến điểm đánh dấu. Hệ thống này có thể được áp dụng trong kiểm soát chất lượng, phát triển sản phẩm, kỹ thuật đảo ngược và các khía cạnh khác.
Giới thiệu sản phẩm
TrackScan- Hệ thống quét 3D theo dõi, sử dụng công nghệ đo lường theo dõi quang học thông minh, Được trang bị thiết bị quang học chất lượng cao, có thể đạt được phép đo 3D động cực chính xác mà không cần điểm mục tiêu, Nó có thể được áp dụng cho kiểm soát chất lượng, phát triển sản phẩm, kỹ thuật đảo ngược và các khía cạnh khác.
Dựa trên các yêu cầu khác nhau về cảnh quét,
Nhiều chế độ hoạt động có thể được chuyển đổi tự do. Quét siêu nhanh bằng laser xanh giao nhau 34 chùm, hiệu quả và linh hoạt; Laser xanh song song 7 chùm TrackScan-P42 quét tinh tế, chi tiết tối đa; quét laser xanh một chùm ning, nhanh chóng thu được dữ liệu 3D của các lỗ sâu và điểm mù.
Có thể được trang bị
TrackScan-P42 CMM bút đo T-Probe, Dữ liệu đám mây điểm độ chính xác cao của các khu vực phức tạp như khe hở, lỗ và rãnh của sản phẩm có thể được thu được chính xác. Nó cũng có thể cung cấp giao diện phát triển để làm việc với rô bốt để đạt được trực tuyến
phát hiện 3D tự động. Tính năng sản phẩm
Không cần điểm mục tiêu, theo dõi thông minh
Dựa trên công nghệ đo lường theo dõi quang học thông minh,
TrackScan-P42 theo dõi ba hệ thống quét ba chiều không yêu cầu điểm mục tiêu, quét ngay lập tức, cải thiện đáng kể hiệu quả công việc và giảm chi phí lao động và vật liệu. Khả năng thích ứng và nhận thức môi trường siêu mạnh
Dễ dàng thu được dữ liệu 3D của các vật thể sáng và tối; không dễ bị ảnh hưởng bởi các yếu tố môi trường, rung động,
nhiệt độ và các yếu tố bên ngoài khác. Theo dõi tham chiếu động thời gian thực
Sử dụng chức năng tham chiếu động,
nó có thể TrackScan-P42 hoặc các vật thể E-Track đang di chuyển bình thường và thu được dữ liệu 3D hoàn chỉnh của vật thể trong thời gian thực. Định vị tổng hợp, chụp chính xác
Hỗ trợ các chế độ theo dõi quang học và theo dõi điểm đánh dấu, có thể được chuyển đổi linh hoạt theo công việc tại chỗ
tình huống. Cực kỳ nhanh chóng và hiệu quả, không sợ chi tiết
quét siêu nhanh bằng laser xanh giao nhau chùm, tốc độ quét
34 1.900.000 lần đo/giây; quét tinh tế bằng laser xanh song song 7 chùm, chi tiết tối đa; quét laser xanh một chùm, nhanh chóng thu được dữ liệu 3D của các lỗ sâu và điểm mù vị trí. Đo bút không dây, không giới hạn
Cầm tay
điểm đơn bút đo T-Probe, Dữ liệu đám mây điểm độ chính xác cao của các khu vực phức tạp như khe hở, lỗ và rãnh của sản phẩm có thể được thu được chính xác. Nó cũng có thể tái lập 0,030 mm, Được sử dụng để thu được các bộ phận chính như lỗ cơ sở và các điểm ẩn. Phạm vi đo có thể mở rộng tự do
Bằng cách điều chỉnh
vị trí của thiết bị theo dõi quang học, phạm vi đo lường E-Track có thể được mở rộng một cách tự do và linh hoạt, đồng thời duy trì độ chính xác cao ổn định. Vật liệu sợi carbon cấp hàng không vũ trụ
Máy quét TrackScan-P42 sử dụng thiết kế cấu trúc tích hợp, sử dụng vật liệu sợi carbon cấp hàng không vũ trụ và cực kỳ chắc chắn và bền bỉ.
TrackScan
Hệ thống quét 3D theo dõi Số hiệu sản phẩm
Chế độ TrackScan-P42 TrackScan-P30 TrackScan-P22 Chế độ quét
Quét tốc độ cao 34 đường laser xanh giao nhau
22 đường laser xanh giao nhau 14 đường laser giao nhau + 1 đường laser đỏ Quét tinh tế 7 đường laser xanh song song
Quét lỗ sâu Thêm 1 đường laser xanh
Tổng số đường laser
42 beams
30 beams 22 beams Độ chính xác
0.025mm
0,03mm Tốc độ quét tối đa
1.900.000 phép đo/giây
1.200.000
measurements/second
480.000 phép đo/giây
Khu vực quét
310mm × 350mm
275mm × 250mm LOẠI LỚP
LỚP Ⅱ (An toàn cho mắt)
Độ phân giải tối thiểu
0,020 mm
Độ chính xác thể tích
( Chỉ sử dụng máy quét)
9,1m³
0,064 mm
16.6 m³
0,078 mm
Độ chính xác thể tích ( Được sử dụng với Hệ thống đo ảnh toàn cầu MSCAN-L15)
0,044 mm +0,015 mm/m
T-Probe
Tùy chọn
Tùy chọn
Độ lặp lại điểm đơn
Tốc độ quét tối đa
Phạm vi kích thước đối tượng quét
( Khuyến nghị)
200～6000 mm
Khoảng cách cơ sở
300 mm
Độ sâu trường ảnh
320 mm
Định dạng đầu ra
.st, .ply, .obj, .igs, .wrl, .xyz, .dae, .fbx, .ma, .asc, v.v., có thể tùy chỉnh
Nhiệt độ hoạt động
5～40℃
Giao diện
USB 3.0
Giấy chứng nhận bằng sáng chế
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN2048, 54633U, CN 204944431U, CN 204902788U, CN 105068384B, CN105049664B, CN204902784U, CN 204963812U, CN 204902785U, CN 204902790U, CN106403845B, CN209197685U, CN 209263911U, CN 106500627B, CN 106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096 806B1

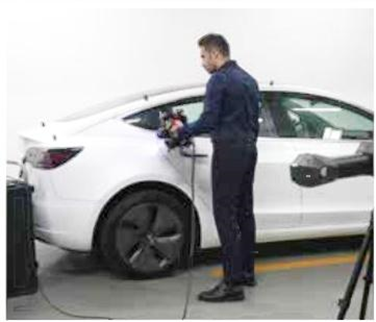

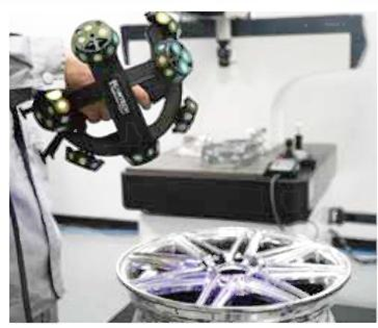

Các kịch bản ứng dụng
