Máy đo độ cứng Vickers kỹ thuật số tự động HYHVS-5Z/10Z/30Z/50ZT2.1

Máy đo độ cứng Vickers tự động HYHVS-5ZL, 10ZL, 30ZL, 50ZLT2.1. Màn hình chính là màn hình cảm ứng LCD 8 inch, máy đo độ cứng Vickers kỹ thuật số tự động, được trang bị hệ thống đo lường hình ảnh độ cứng Vickers/hiển vi hoàn toàn tự động. Nó điều khiển máy đo độ cứng Vickers kỹ thuật số và bàn tự động thông qua máy tính, hiển thị vết lõm độ cứng trên màn hình máy tính. Đây là thiết bị đo độ cứng tích hợp nhiều công nghệ chuyên nghiệp như điều khiển điện, hình ảnh quang học, dịch chuyển cơ học, phân tích hình ảnh và xử lý máy tính.

Tổng quan sản phẩm:

 HYHVS-5ZL、10ZL、30ZL、50ZLT2.1 Máy đo độ cứng Vickers tự động ，Máy chủ là 8 màn hình cảm ứng LCD inch, tháp pháo tự động Máy đo độ cứng Vickers kỹ thuật số ，được trang bị kính hiển vi / hệ thống đo lường hình ảnh độ cứng Vickers tự động hoàn toàn. Nó điều khiển máy đo độ cứng Vickers kỹ thuật số và bàn di chuyển tự động thông qua máy tính và hiển thị hình ảnh vết lõm độ cứng trên màn hình máy tính. Nó tích hợp nhiều công nghệ chuyên nghiệp như điều khiển điện, hình ảnh quang học, dịch chuyển cơ khí, phân tích hình ảnh và xử lý máy tính thành một thiết bị thử độ cứng. Nó sử dụng thiết kế chính xác về cơ khí và được điều khiển bởi ARM bộ xử lý tốc độ cao trong quá trình thử nghiệm. Về mặt quang học, nó sử dụng các công nghệ mới như hệ thống đo lường quang học độ phân giải cao và cảm biến quang điện, tích hợp cơ khí, quang học và điện tử để cải thiện độ chính xác đo lường hiển vi / Độ cứng Vickers hoặc Knoop; đó là thiết bị thử độ cứng lý tưởng cho nghiên cứu và thử nghiệm tại các trường đại học, viện nghiên cứu, nhà máy và các bộ phận kiểm tra chất lượng.

Tính năng:

Hệ thống đo lường hình ảnh độ cứng hiển vi/Vickers tự động HYHV300T2.1 có thể điều khiển trực tiếp máy chủ máy đo độ cứng và bàn tọa độ tự động. Nó cho phép quan sát hình ảnh và đo lường giá trị độ cứng theo thời gian thực, hỗ trợ cả đo lường thủ công và tự động. Quá trình đo lường nhanh chóng và chính xác. Nó có thể tự động di chuyển và đọc mẫu dọc theo quỹ đạo được đặt trước, thực hiện các chức năng thông minh như tháp pháo tự động, tải tự động, dịch chuyển tự động và đọc tự động, đáp ứng nhu cầu của người dùng cao cấp.

• Hệ thống sử dụng máy ảnh kỹ thuật số 3 megapixel để thu thập hình ảnh, cải thiện đáng kể độ chính xác đo lường;
• Bàn tọa độ tự động có nhiều phương pháp điều khiển: điều khiển máy tính, vận hành thủ công và vận hành cần điều khiển;
• Hệ thống có chức năng đo lường một nút bấm cho độ sâu lớp cứng hóa hiệu quả. Nó tự động thực hiện thử nghiệm độ cứng dưới sự điều khiển của máy tính, tự động tạo ra đường cong độ cứng và tự động tính toán độ sâu lớp cứng hóa hiệu quả. Nó cũng có thể in đường cong độ sâu lớp cứng hóa hiệu quả và báo cáo;
• Hệ thống có chức năng hiệu chỉnh và hiệu chuẩn lỗi để hiệu chỉnh lỗi hệ thống của máy đo độ cứng;
• Nó có thể hiển thị theo thời gian thực vị trí tạo vết lõm độ cứng, tạo điều kiện thuận lợi cho việc lựa chọn phép đo độ cứng Vickers cho các cấu trúc kim loại khác nhau;
• Thang đo hệ thống có thể được chồng chéo lên hình ảnh vết lõm;
• Hệ thống có chức năng truy vấn và quản lý cơ sở dữ liệu.

Ứng dụng:

• Kim loại đen, kim loại màu, IC wafer, lớp phủ bề mặt, kim loại nhiều lớp;
• Cacbua xi măng, thủy tinh, gốm sứ, mã não, đá quý, v.v.;
• Đo độ sâu và độ dốc của lớp thấm cacbon, lớp thấm nitơ và lớp tôi cứng;
• Đo độ cứng Vickers của các bộ phận nhỏ như tấm mỏng và tấm mỏng.

Các tính năng chính của máy chủ:

• Tháp pháo tự động; trục chính không ma sát, độ chính xác lực thử cao;
• Tải điện tử, hệ thống điều khiển tải vòng kín tự động hoàn toàn;
• Hệ thống đo lường quang học chính xác cao, bàn tọa độ chính xác;
• Sử dụng bộ xử lý tốc độ cao ARM, màn hình cảm ứng LCD 8 inch;
• Chuyển đổi giao diện tiếng Trung và tiếng Anh; nhiều loại chuyển đổi giá trị độ cứng;
• Hiển thị động đường cong thời gian-lực trong quá trình tải và dỡ tải ；
• Màn hình hiển thị lực thử, chiều dài vết lõm, thời gian giữ, số lần đo, v.v.;
• Quá trình thử nghiệm tự động, vận hành đơn giản, không có lỗi vận hành của con người;
• Hiệu chỉnh tự động giá trị độ cứng trên bề mặt lõm và lồi;
• Chức năng lưu trữ dữ liệu trong cơ sở dữ liệu, dữ liệu thử nghiệm được lưu trữ đồng bộ và có thể được xuất;
• Được trang bị USB và RS232 giao diện để xử lý dữ liệu dễ dàng;
• Được trang bị máy in mini để in trực tiếp kết quả thử nghiệm;
• Có thể tùy chọn trang bị đầu dò Knoop để thử nghiệm độ cứng Knoop;
• Độ chính xác đáp ứng GB/T4340.2  ISO6507-2 và US ASTM E92 。

Danh sách cấu hình hệ thống (bao gồm cả cấu hình của hệ thống đo tự động HYHV300T2.1):

• Sân khấu phối hợp tự động: 1 cái
• Hộp điều khiển nền tảng: 1 đơn vị
• Phần mềm đo lường và dongle: 1 bộ
• Camera kỹ thuật số và giao diện chuyên dụng: 1 bộ
• Cáp dữ liệu chuyên dụng: 1 bộ
• Máy tính thương hiệu: 1 đơn vị
• Sân khấu trục mỏng: 1 cái
• Sân khấu tấm mỏng: 1 cái
• Mỏ kẹp: 1 cái
• Lớn V Khối chuẩn: 1 cái
• Nhỏ V Khối chuẩn: 1 cái
• Đầu dùi kim tự tháp kim cương: 1 cái
• Kính hiển vi tiêu chuẩn / Khối độ cứng Vickers: 3 khối
• Máy in nhỏ gọn: 1 cái

HYHV300T2.1 kính hiển vi / Giới thiệu chức năng hệ thống đo lường hình ảnh độ cứng Vickers tự động

1 Chức năng chính: (Có sự khác biệt nhỏ giữa các phiên bản phần mềm khác nhau)

• Liên kết hệ thống: Hệ thống sử dụng RS232 giao diện để đạt được liên kết giữa hệ thống và máy đo độ cứng, và phần mềm điều khiển máy đo độ cứng trong thời gian thực, điều chỉnh độ sáng, điều khiển tháp pháo, chuyển đổi ống kính và thay đổi tải và trực tiếp đọc giá trị;
• Liên kết áp suất: Sau khi áp suất máy đo độ cứng được chuyển đổi, hệ thống cảm nhận sự thay đổi áp suất và điều chỉnh kịp thời;
• Liên kết tháp pháo: Phần mềm điều khiển máy đo độ cứng để chuyển đổi giữa vật kính - và đầu dùi;
• Liên kết tải: Phần mềm điều khiển máy đo độ cứng để tải, không cần điều khiển thủ công máy đo độ cứng;
• Liên kết đo lường: Phần mềm điều khiển tháp pháo máy đo độ cứng, tải và trực tiếp đo giá trị độ cứng;
• Liên kết nền tảng: Nền tảng tự động chuyên nghiệp và điều khiển, hoàn toàn được điều khiển bởi hệ thống;
• Kéo nền tảng: Trên hình ảnh hoạt động, kéo chuột để điều khiển độ dịch chuyển của nền tảng theo nhiều hướng khác nhau;
• Thiết lập hướng: Theo hướng chiều sâu, đặt hướng dịch chuyển nền tảng tương ứng để đảm bảo kết quả đo tốt nhất;
• Lập kế hoạch đường đi: Sân khấu phối hợp tự động tự động di chuyển mẫu đến vị trí đã đặt theo quỹ đạo đã đặt; Nhiều chương trình hỗ trợ thử nghiệm vết lõm   lập kế hoạch đường đi, có thể đặt cạnh bình thường, Z ký tự, răng cưa, cung tròn, đường thẳng và các đường dẫn thử nghiệm khác;
• Điều chỉnh đường đi: Bất kỳ điều chỉnh nào như thêm, xóa, sửa đổi và di chuyển đều có thể được thực hiện tại các điểm đường đi;
• Phạm vi đo lường: Hỗ trợ từ 10 gam đến 50 Tất cả các giá trị lực tính bằng kilôgam;

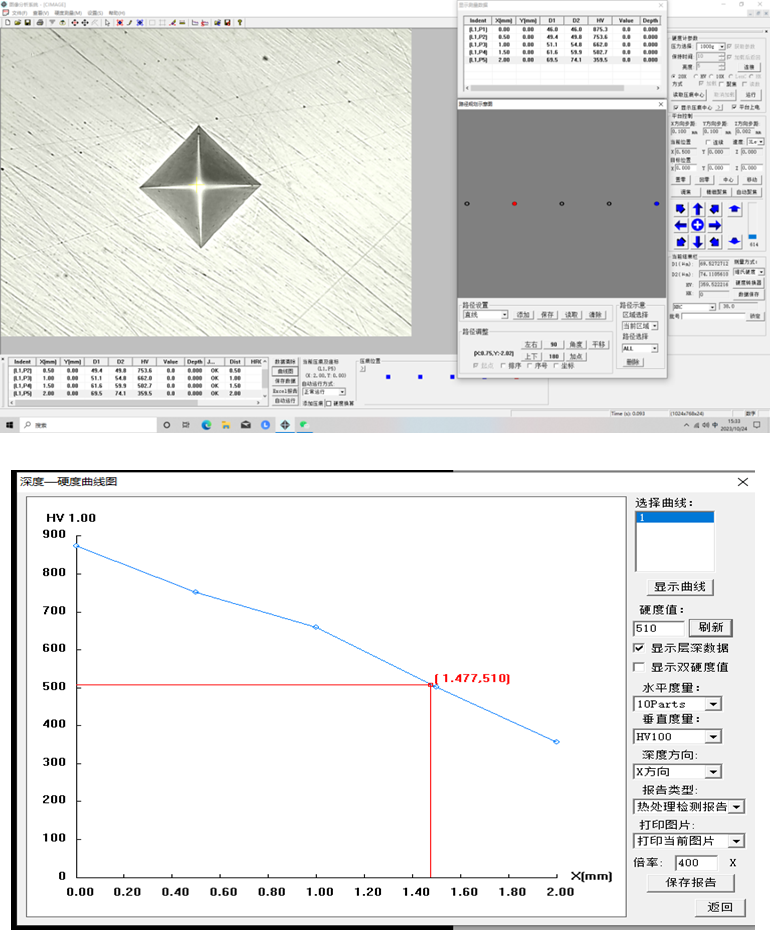

• Thu nhận hình ảnh: Hiển thị hình ảnh độ cứng trong thời gian thực, hình ảnh có thể được lưu trữ và in ra, và độ phóng đại của hình ảnh đầu ra có thể được đặt;
• Đo lường tự động: Tự động tìm thấy bốn đỉnh của vết lõm, trực tiếp đọc giá trị độ cứng, tốc độ nhanh và dữ liệu chính xác;
• Đo đường chéo: Đo bằng bốn đường thẳng cạnh tiếp tuyến với bốn đỉnh của vết lõm để đọc giá trị độ cứng;
• Đo bốn điểm: Nhấp vào bốn đỉnh của vết lõm bằng chuột để đọc giá trị độ cứng, với hình ảnh phóng đại hiển thị đồng thời;

• Quét tự động: Có thể tự động quét các cạnh và đường viền của mẫu;
• Chuyển đổi độ cứng: Tự động thực hiện Brinell - Rockwell - Vickers - Knoop và các chuyển đổi giá trị độ cứng khác theo tiêu chuẩn quốc gia, và hiển thị trong thời gian thực;
• Đường cong độ sâu: Vẽ độ cứng - đường cong độ sâu dựa trên dữ liệu đo được, và đường cong độ cứng kép ( HV và HRC/HRA v.v.) có thể được xuất ra.
• Báo cáo hình ảnh và văn bản: Tự động ghi lại dữ liệu đo và tự động tạo độ cứng - đường cong độ sâu, lưu hoặc in độ cứng - đường cong độ sâu, hình ảnh vết lõm và tất cả các giá trị đo vết lõm. Tất cả các báo cáo được lưu dưới dạng WORD tài liệu;
• In hình ảnh: Người dùng có thể đặt chế độ xuất hình ảnh vết lõm, được chia thành tất cả hình ảnh, hình ảnh hiện tại hoặc không có hình ảnh nào được xuất;
• Thống kê kết quả: Xuất kết quả đo của nhiều vết lõm trong EXCEL định dạng dữ liệu, và tự động thống kê số lần đo, độ cứng tối đa, độ cứng tối thiểu, giá trị trung bình, độ lệch chuẩn, v.v.

2 Các tính năng chính:

• Ứng dụng rộng rãi: Có thể kết nối với toàn bộ dòng máy thử độ cứng Vickers và siêu nhỏ do Huayin sản xuất;
• Dễ dàng cài đặt: USB2.0 Kết nối với máy tính, không cần lắp thẻ trong quá trình cài đặt;
• Hiệu suất ổn định: Chỉ cần hình ảnh của máy thử độ cứng rõ ràng và đồng đều, đọc tự động có thể được thực hiện ngay cả khi có những vết xước hoặc gỉ nhỏ trên vết lõm;
• Chức năng mạnh mẽ: Đọc thủ công, đọc tự động, chuyển đổi độ cứng, đường cong độ cứng độ sâu, hình ảnh vết lõm và chức năng báo cáo hình ảnh và văn bản;
• Dễ sử dụng: Hiệu chuẩn được thực hiện thông qua các khối độ cứng, Khách hàng có thể vận hành nhanh chóng và thuận tiện. Sau một chút đào tạo, họ có thể sử dụng thành thạo;
• Đọc tự động: Thuật toán đọc tự động độc đáo để đọc tự động các vết lõm khác nhau, tốc độ nhanh và độ chính xác cao;
• Tính lặp lại tốt: Tính lặp lại cao của việc đọc tự động, đáp ứng các yêu cầu chuyên nghiệp của người dùng.

3、X-Y Thông số bàn tọa độ tự động :

• Bàn làm việc điện sử dụng động cơ bước chất lượng cao, có độ chính xác và độ tin cậy cao.
• Phương pháp vận hành: thủ công, điều khiển bằng máy tính hoặc vận hành bằng cần điều khiển
• Kích thước bàn: 120 x 130 （ mm ）
• X Hành trình trục: 50 mm
• X Hành trình trục: 50 mm
• Bước tối thiểu: ≤ 2,5 μm
• Tính lặp lại: ≤ 2 μm
• Tốc độ di chuyển: điều chỉnh năm tốc độ
• Nguồn     cung cấp: AC 220V ， 50/60Hz
• Giao diện giao tiếp: RS232 Cổng nối tiếp
• Trọng lượng:     Khoảng 4Kg

4 Cấu hình chính (bao gồm trong danh sách cấu hình hệ thống) :

• Sân khấu phối hợp tự động: 1 cái
• Hộp điều khiển nền tảng: 1 đơn vị
• Phần mềm đo lường và dongle: 1 bộ
• Camera kỹ thuật số và giao diện chuyên dụng: 1 bộ
• Cáp dữ liệu chuyên dụng: 1 bộ
• Máy tính thương hiệu: 1 đơn vị
