Thiết bị đo hình dạng 3D dòng VJ
Thiết bị đo profile 3D dòng VJ, được trang bị đầu dò laser tuyến tính độ chính xác cao và kết hợp với thuật toán phân tích ảnh độ chính xác cao, đạt được hình ảnh profile 3D quét không tiếp xúc để đo kích thước nhanh và chính xác. Trong chế độ CNC, chỉ cần nhấn nút bắt đầu, thiết bị có thể tự động định vị đối tượng đo, khớp mẫu, thực hiện đánh giá phép đo và tạo báo cáo theo hình dạng của phôi gia công, thực sự đạt được phép đo nhanh và chính xác chỉ với một nút bấm.
Từ khóa:
Phụ kiện sản phẩm:
Giá bán lẻ
Giá thị trường
Trọng lượng
Thể loại:
Còn lại trong kho
隐藏域元素占位
- Mô tả sản phẩm
-
- Tên sản phẩm: Thiết bị đo hình dạng 3D dòng VJ
Thiết bị đo profile 3D dòng VJ, được trang bị đầu dò laser tuyến tính độ chính xác cao và kết hợp với thuật toán phân tích ảnh độ chính xác cao, đạt được hình ảnh profile 3D quét không tiếp xúc để đo kích thước nhanh và chính xác. Trong chế độ CNC, chỉ cần nhấn nút bắt đầu, thiết bị có thể tự động định vị đối tượng đo, khớp mẫu, thực hiện đánh giá phép đo và tạo báo cáo theo hình dạng của phôi gia công, thực sự đạt được phép đo nhanh và chính xác chỉ với một nút bấm.
Thiết bị đo hình dạng 3D dòng VJ, được trang bị đầu dò laser tuyến tính độ chính xác cao và kết hợp với thuật toán phân tích hình ảnh độ chính xác cao, thực hiện quét không tiếp xúc hình ảnh hình dạng 3D để đạt được phép đo kích thước nhanh chóng và chính xác. Ở chế độ CNC, chỉ cần nhấn nút bắt đầu, thiết bị có thể tự động định vị đối tượng đo, khớp mẫu, thực hiện đánh giá phép đo và tạo báo cáo theo hình dạng của phôi gia công, thực sự đạt được phép đo nhanh chóng và chính xác chỉ với một nút bấm.
Lĩnh vực ứng dụng
Thiết bị đo hình dạng 3D dòng VJ có thể được sử dụng trong các lĩnh vực máy móc, điện tử, điện thoại di động, khuôn mẫu, đúc phun, phần cứng, cao su, thiết bị điện áp thấp, vật liệu từ, dập chính xác, đầu nối, thiết bị đầu cuối, đồ gia dụng, bảng mạch in, thiết bị y tế, đồng hồ, dụng cụ, đo lường và thử nghiệm, v.v.

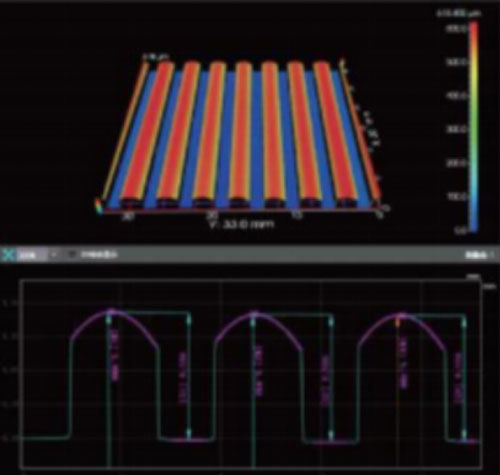

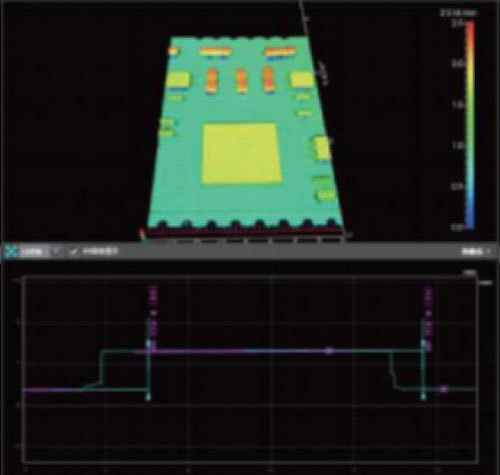

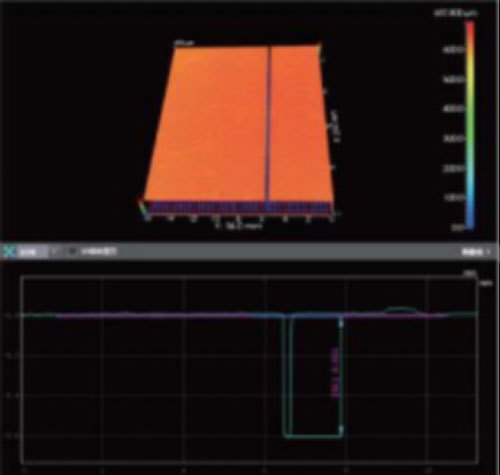

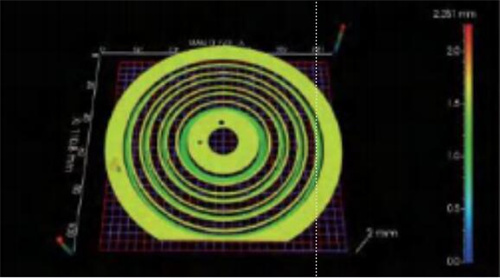

Đo 3D
Độ phẳng/Độ chênh lệch chiều cao bề mặt
Ô tô
Gia công chính xác
5G
Bán dẫn

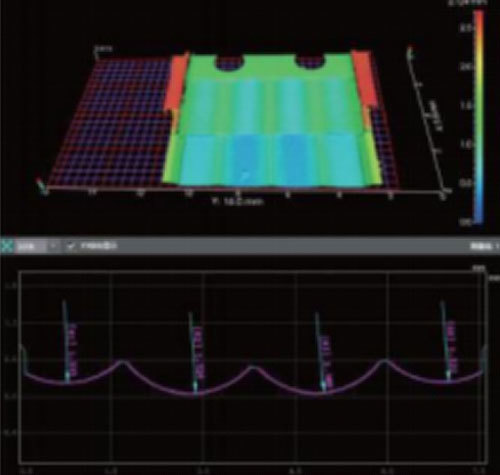

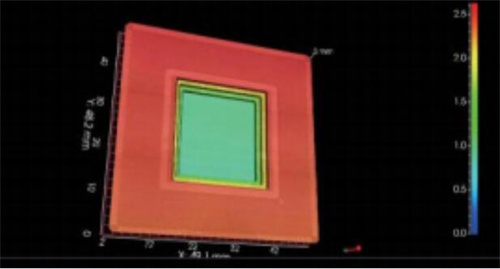

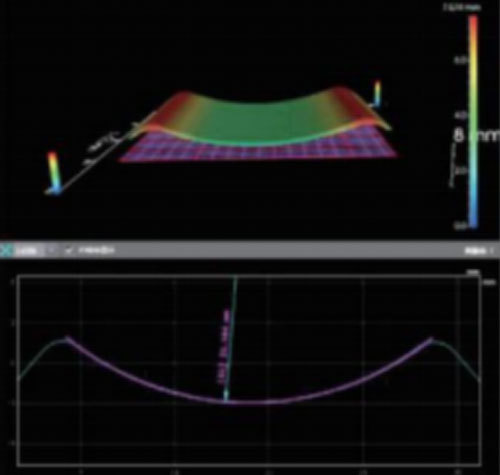

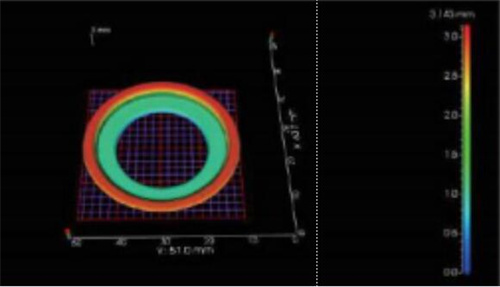

Đo 2D
Phát hiện cung/bước/khoảng cách
Vật liệu từ
Mạch điện tử
Mạch in
Vi điện tử
Cắt kim loại
5G
Thông số kỹ thuật
Mô hình sản phẩm
VJ1000S
VJ1010S
VJ2010S
Trường nhìn xy(mm)
100
100×100
200×100
Khoảng cách di chuyển x z(mm)
100×75
100×100×75
200 × 100 × 75
Thông số đầu dò
Khoảng cách đo (trục Z) *1
18mm
Chiều rộng quét *2
30mm
Độ lặp lại*3
±1.5μm
Độ chính xác đo*4
±0.1%F.S.
Độ chính xác trục chuyển động
XY *5
±(2.5+L/100)μm
Z *6
±(3.5+L/100)μm
Tốc độ quét
XY *7
12~80mm/s
Độ phân giải hiển thị lưới
0.1μm
Màn hình
Màn hình LCD 24 inch (1920×1080)
Khả năng tải
5kg
Kích thước
530×280×600mm
530×402×603 mm
530×503×603mm
Khối lượng thiết bị
25Kg
45Kg
65Kg
Phần mềm đo lường
VisionX 3D
Nguồn điện
200-240VAC，50/60Hz，300W
Kháng môi trường
Nhiệt độ 10℃ ~35℃, Độ ẩm 20~80% (không ngưng tụ)
*1 Khoảng cách đo 5mm~18mm tùy chọn *2 Chiều rộng quét 14mm~30mm tùy chọn
*3 Ở nhiệt độ môi trường 20°C±1°C, được thử nghiệm bằng dụng cụ tiêu chuẩn quốc gia. Độ lặp lại ±1μm tùy chọn
*4 Ở nhiệt độ môi trường 20°C±1°C, được thử nghiệm bằng dụng cụ tiêu chuẩn quốc gia, F.S. là khoảng cách đo trục Z (mm)
*5 Nhiệt độ môi trường là 20°C±1°C, trọng lượng trên bàn là nhỏ hơn 5kg, L là lượng chuyển động của trục chuyển động (mm)
*6 Nhiệt độ môi trường là 20°C±1°C, trọng lượng trên bàn là nhỏ hơn 5kg, L là lượng chuyển động của trục chuyển động (mm)
*7 Được xác định theo các yêu cầu chính xác đo thực tế
