Thiết bị đo kích thước hiển vi MX 3200
Thiết bị đo lường kích thước hiển vi MX3200 kết hợp hình ảnh hiển vi với phép đo hình ảnh truyền thống, cho phép đo lường một phạm vi rộng các chi tiết nhỏ. Được trang bị tháp pháo điện, nó có thể tự động chuyển sang độ phóng đại khác nhau để phát hiện các đặc điểm hai chiều hiển vi chính xác khác nhau. Nó cung cấp các chức năng đo lường kích thước phong phú, cho phép đo lường các điểm, đường thẳng, đường tròn hai chiều khác nhau, v.v., và đánh giá dung sai hình dạng và vị trí. Thiết bị đo lường kích thước hiển vi MX3200 có thể được sử dụng trong các lĩnh vực máy móc chính xác, thiết bị truyền thông quang học, khuôn chính xác, vật liệu từ tính, dập chính xác, linh kiện điện thoại di động chính xác, thiết bị y tế, đồng hồ, dụng cụ, đo lường và thử nghiệm, v.v.
Từ khóa:
Phụ kiện sản phẩm:
Giá bán lẻ
Giá thị trường
Trọng lượng
Thể loại:
Còn lại trong kho
隐藏域元素占位
- Mô tả sản phẩm
-
- Tên sản phẩm: Thiết bị đo kích thước hiển vi MX 3200
Thiết bị đo lường kích thước hiển vi MX3200 kết hợp hình ảnh hiển vi với phép đo hình ảnh truyền thống, cho phép đo lường một phạm vi rộng các chi tiết nhỏ. Được trang bị tháp pháo điện, nó có thể tự động chuyển sang độ phóng đại khác nhau để phát hiện các đặc điểm hai chiều hiển vi chính xác khác nhau. Nó cung cấp các chức năng đo lường kích thước phong phú, cho phép đo lường các điểm, đường thẳng, đường tròn hai chiều khác nhau, v.v., và đánh giá dung sai hình dạng và vị trí. Thiết bị đo lường kích thước hiển vi MX3200 có thể được sử dụng trong các lĩnh vực máy móc chính xác, thiết bị truyền thông quang học, khuôn chính xác, vật liệu từ tính, dập chính xác, linh kiện điện thoại di động chính xác, thiết bị y tế, đồng hồ, dụng cụ, đo lường và thử nghiệm, v.v.
Thiết bị đo kích thước hiển vi MX3200 kết hợp hình ảnh hiển vi với phép đo hình ảnh truyền thống, cho phép đo lường phạm vi lớn các chi tiết nhỏ. Được trang bị tháp pháo điện tử, nó có thể tự động chuyển sang độ phóng đại khác nhau, phát hiện các đặc điểm hiển vi hai chiều chính xác khác nhau. Nó cung cấp các chức năng đo lường kích thước phong phú, cho phép đo lường các điểm, đường thẳng, đường tròn hai chiều khác nhau, v.v. và đánh giá dung sai hình dạng và vị trí.
Thiết bị đo kích thước hiển vi MX3200 có thể được sử dụng trong các lĩnh vực máy móc chính xác, thiết bị truyền thông quang học, khuôn chính xác, vật liệu từ tính, dập chính xác, linh kiện chính xác điện thoại di động, thiết bị y tế, đồng hồ, dụng cụ cắt, đo lường và thử nghiệm, v.v.

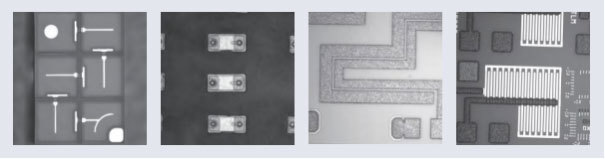

Ví dụ ứng dụng
Thông số kỹ thuật
Mô hình thiết bị
MX3200
Thấu kính vật kính
10×
20×
50×
Cảm biến hình ảnh
Camera công nghiệp độ nét cao
Màn hình
Màn hình LCD 24 inch (XGA: 1920 × 1080)
Tháp pháo vật kính
Bàn xoay 3 lỗ thủ công (tùy chọn điện 5 lỗ)
Phạm vi trường nhìn đơn
0,98 × 0,98 mm
0,49 × 0,49 mm
0,196 × 0,196 mm
Độ phân giải ngang *1
2μm
1μm
0,4μm
Độ chính xác đo lường*2
Trường nhìn đơn
±0,3μm
±0,2μm
±0,1μm
Trục chuyển động Ex/Ey
±(2,0 + 0,02 L)μm
Độ lặp lại trường nhìn đơn *3
±0,1μm
±0,1μm
±0,05μm
Đo chiều cao*4
Độ chính xác đo lường
±(3,0 + L/100)μm
Độ lặp lại
±1μm
Phạm vi di chuyển
X
210mm
Y
110mm
Z
75mm
Độ phân giải hiển thị vạch
0,1μm
Hệ thống chiếu sáng
Đèn bề mặt
Chiếu sáng đồng trục
Đèn chiếu hình dạng
Chiếu sáng xuyên tâm viễn tâm (màu xanh lá cây)
*5
Độ chính xác đo lường bằng điểm laser
Tỷ lệ độ sâu lỗ tối đa
1.5
Phạm vi chiều cao
±3,5 mm
Độ chính xác
±2,0μm
Phần mềm đo lường
VisionX
Tốc độ đo lường tối đa
XY
80 mm/s
Z
25 mm/s
Kích thước (Dài × Rộng × Cao)
531 × 455 × 761 mm
Khối lượng
74kg
Khả năng tải
5kg
Công suất hoạt động
200-240VAC, 50/60Hz, 2A Công suất 300W
Môi trường hoạt động
Nhiệt độ 20℃ ± 2℃, Độ ẩm 20～80%, Độ rung <0,002g, Dưới 15Hz
*1 Tại vị trí lấy nét, sử dụng nhiệt độ môi trường +20 ± 1,0 ℃, đo bảng độ phân giải cặp đường chuẩn
*2 Tại vị trí lấy nét, sử dụng nhiệt độ môi trường +20 ± 1,0 ℃, đo bảng chuẩn vi nano
*3 Tại vị trí lấy nét, sử dụng nhiệt độ môi trường +20 ℃ ± 1,0 ℃, đo bảng chuẩn vi nano
*4 Đây là độ chính xác cơ khí trục Z; độ chính xác của phép đo độ cao bằng kính phụ thuộc vào bề mặt vật gia công
*5 Cần phải có đầu dò cảm biến đo chiều cao quang học
