Máy đo độ cứng vi Vickers tự động HYHVS-1000ZT2.1

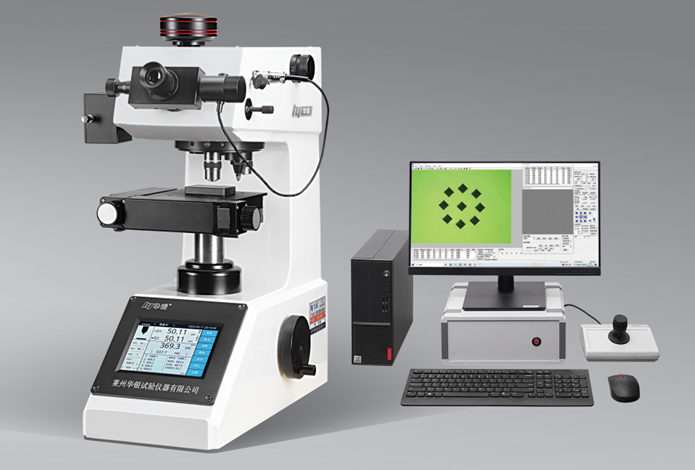

Máy đo độ cứng vi mô tự động HYHVS-1000ZT2.1 có màn hình cảm ứng LCD 5,6 inch, máy đo độ cứng vi Vickers kỹ thuật số tự động và hệ thống đo lường hình ảnh độ cứng vi/Vickers tự động. Nó sử dụng máy tính để điều khiển máy đo độ cứng vi Vickers và bàn di chuyển tự động, hiển thị hình ảnh vết lõm độ cứng trên màn hình máy tính. Thiết bị thử độ cứng này tích hợp nhiều công nghệ chuyên nghiệp, bao gồm điều khiển điện, hình ảnh quang học, dịch chuyển cơ học, phân tích hình ảnh và xử lý máy tính.

HYHVS-1000ZT2.1 Máy đo độ cứng vi mô tự động Micro-Vickers

Tổng quan sản phẩm:

Máy đo độ cứng vi mô tự động HYHVS-1000ZT2.1 có màn hình cảm ứng LCD 5,6 inch, máy đo độ cứng vi mô kỹ thuật số tự động kiểu tháp pháo và hệ thống đo lường hình ảnh độ cứng vi mô/Vickers tự động. Nó điều khiển máy đo độ cứng vi mô Vickers và bàn di chuyển tự động thông qua máy tính, hiển thị hình ảnh vết lõm độ cứng trên màn hình máy tính. Thiết bị thử độ cứng này tích hợp nhiều công nghệ chuyên nghiệp, bao gồm điều khiển điện, hình ảnh quang học, dịch chuyển cơ khí, phân tích hình ảnh và xử lý máy tính. Nó sử dụng thiết kế cơ khí chính xác, bộ xử lý tốc độ cao ARM để điều khiển điện quá trình thử nghiệm và hệ thống đo lường quang học độ phân giải cao và cảm biến quang điện cho các thành phần quang học, kết hợp cơ khí, quang học và điện tử để cải thiện độ chính xác đo lường độ cứng vi mô Vickers hoặc Knoop.

Máy đo độ cứng này phù hợp để đo các mẫu mỏng, các bộ phận có xử lý bề mặt渗镀 (Lưu ý: Thuật ngữ này cần làm rõ thêm để dịch chính xác) và các vật liệu giòn như mã não, thủy tinh và gốm sứ, làm cho nó trở thành một thiết bị thử độ cứng lý tưởng cho nghiên cứu và thử nghiệm trong các trường đại học, viện nghiên cứu, nhà máy và các bộ phận kiểm tra chất lượng.

Chức năng và tính năng:

Hệ thống đo lường hình ảnh độ cứng vi mô Vickers tự động HYHV300T2.1 có thể trực tiếp điều khiển máy chủ máy đo độ cứng và bàn di chuyển tọa độ tự động, cho phép quan sát hình ảnh và đo lường giá trị độ cứng trong thời gian thực. Nó hỗ trợ cả đo thủ công và tự động, cung cấp phép đo nhanh chóng và chính xác. Nó có thể tự động di chuyển và đọc mẫu dọc theo quỹ đạo được đặt trước, thực hiện các chức năng thông minh như tháp pháo tự động, nạp tự động, dịch chuyển tự động và đọc tự động, đáp ứng nhu cầu của người dùng cao cấp.

• Hệ thống sử dụng máy ảnh kỹ thuật số 3 megapixel để chụp ảnh, cải thiện hiệu quả độ chính xác đo lường;
• Bàn di chuyển tọa độ tự động cung cấp nhiều phương pháp điều khiển: điều khiển máy tính, vận hành thủ công và vận hành cần điều khiển;
• Hệ thống có chức năng đo một nút bấm cho độ sâu lớp tôi cứng hiệu quả. Máy tính điều khiển thử nghiệm độ cứng tự động, tự động tạo ra đường cong độ cứng và tự động tính toán độ sâu lớp tôi cứng hiệu quả. Nó cũng có thể in đường cong độ sâu lớp tôi cứng hiệu quả và báo cáo;
• Hệ thống có chức năng hiệu chỉnh và hiệu chuẩn lỗi để hiệu chỉnh lỗi hệ thống trong máy đo độ cứng;
• Nó có thể hiển thị vị trí của vết lõm độ cứng trong thời gian thực, tạo điều kiện thuận lợi cho việc lựa chọn phép đo độ cứng Vickers cho các cấu trúc vi mô khác nhau;
• Có thể chồng chéo thang đo hệ thống lên hình ảnh vết lõm;
• Hệ thống có chức năng truy vấn và quản lý cơ sở dữ liệu.

Phạm vi ứng dụng:

• Kim loại đen, kim loại màu, IC Lát mỏng, lớp phủ bề mặt, kim loại nhiều lớp;
• Thủy tinh, gốm sứ, mã não, đá quý, v.v.;
• Đo độ sâu và độ dốc của lớp thấm cacbon, lớp thấm nitơ và lớp tôi cứng;
• Đo độ cứng vi mô Vickers của các bộ phận nhỏ như tấm mỏng và lát mỏng.

Các tính năng chính của máy chủ:

• Tháp pháo tự động; trục không ma sát, độ chính xác lực thử cao;
• Hệ thống đo lường quang học độ chính xác cao, bàn di chuyển tọa độ chính xác;
• Sử dụng ARM bộ xử lý tốc độ cao, 5.6 màn hình cảm ứng LCD inch;
• Chuyển đổi giao diện tiếng Anh và tiếng Trung; Nhiều phép chuyển đổi giá trị độ cứng;
• Hiển thị động của đầu dò trong quá trình tải và dỡ, quan sát trạng thái thử nghiệm trong thời gian thực;
• Màn hình hiển thị lực thử, độ dài vết lõm, thời gian giữ, số lần đo, v.v.;
• Quá trình thử nghiệm tự động, vận hành đơn giản, không có lỗi vận hành của con người;
• Hiệu chỉnh tự động các giá trị độ cứng trên bề mặt không bằng phẳng;
• Chức năng lưu trữ dữ liệu trong cơ sở dữ liệu, dữ liệu thử nghiệm được lưu trữ đồng bộ và có thể được xuất;
• Được trang bị USB và RS232 giao diện, tạo điều kiện thuận lợi cho việc xử lý dữ liệu cho người dùng;
• Được trang bị máy in mini để in trực tiếp kết quả thử nghiệm;
• Đầu dò Knoop có thể được trang bị tùy chọn để thử nghiệm độ cứng Knoop;
• Độ chính xác đáp ứng GB/T4340.2  ISO 6507-2 và US ASTM E384 。

Thông số kỹ thuật chính:

• Phạm vi đo lường: 1-3065HV
• Lực thử: 0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807 ( N ) 10、    25、   50、   100、   200、 300、 500、 1000 ( gf )
• Thang độ cứng: HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
• Độ phóng đại hệ thống đo lường: 400 X 、100 X
• Độ phân giải: 0.0625μm ， 0.25μm
• Chiều cao mẫu tối đa cho phép: 75mm
• Khoảng cách từ tâm đầu dò đến thành máy: 110mm
• Nguồn điện: AC220V，50/60HZ
• Kích thước: 470 x 320 x 500 ( mm )
• Trọng lượng: Khoảng 40kg

Danh sách cấu hình hệ thống (bao gồm HYHV300T2.1/T3.1 cấu hình hệ thống đo lường tự động):

• Bàn di chuyển tọa độ tự động: 1 cái
• Hộp điều khiển bàn: 1 đơn vị
• Phần mềm đo lường và khóa USB: 1 bộ
• Máy ảnh kỹ thuật số và giao diện chuyên dụng: 1 bộ
• Cáp dữ liệu chuyên dụng: 1 bộ
• Máy tính thương hiệu: 1 đơn vị
• Giá đỡ thử nghiệm trục tinh: 1 cái
• Giá đỡ thử nghiệm tấm mỏng: 1 cái
• Kẹp: 1 cái
• Lớn V Khối chuẩn: 1 cái
• Nhỏ V Khối chuẩn: 1 cái
• Đầu dò kim tự tháp dạng kim cương: 1 cái
• Khối độ cứng siêu nhỏ chuẩn: 2 khối
• Máy in nhỏ: 1 cái

HYHV300T2.1 Vi mô / Giới thiệu chức năng hệ thống đo lường tự động hình ảnh độ cứng Vickers

1 Chức năng chính: (Có sự khác biệt nhỏ giữa các phiên bản phần mềm khác nhau)

• Liên kết hệ thống: Hệ thống sử dụng RS232 giao diện để đạt được liên kết giữa hệ thống và máy đo độ cứng, và phần mềm điều khiển máy đo độ cứng theo thời gian thực, điều chỉnh độ sáng, điều khiển tháp pháo, chuyển đổi ống kính và tải trọng thay đổi và đọc trực tiếp;
• Liên kết áp suất: Sau khi áp suất máy đo độ cứng được chuyển đổi, hệ thống cảm nhận sự thay đổi áp suất và điều chỉnh kịp thời;
• Liên kết tháp pháo: Phần mềm điều khiển máy đo độ cứng để chuyển đổi giữa ống kính vật kính - và đầu dò;
•
•
•
•
•
• Liên kết tải trọng: Phần mềm điều khiển máy đo độ cứng để tải, không cần điều khiển thủ công máy đo độ cứng;
• Liên kết đo lường: Phần mềm điều khiển tháp pháo máy đo độ cứng, tải và đo trực tiếp giá trị độ cứng;
• Liên kết nền tảng: Nền tảng tự động chuyên nghiệp và điều khiển, hoàn toàn được hệ thống điều khiển;
• Kéo nền tảng: Trên hình ảnh hoạt động, kéo chuột để điều khiển độ dịch chuyển của nền tảng theo nhiều hướng khác nhau;
• Thiết lập hướng: Thiết lập hướng dịch chuyển nền tảng tương ứng theo hướng chiều sâu để đảm bảo kết quả đo tốt nhất;
• Lập kế hoạch đường đi: Giá đỡ kiểm tra tọa độ tự động tự động di chuyển mẫu đến vị trí đã chỉ định theo quỹ đạo đã đặt; Nhiều phương án hỗ trợ kiểm tra độ lõm   lập kế hoạch đường đi, cạnh pháp tuyến có thể được đặt, Z ký tự, răng cưa, cung tròn, đường thẳng và các đường dẫn kiểm tra khác;
• Điều chỉnh đường dẫn: Bất kỳ điều chỉnh nào như thêm, xóa, sửa đổi và di chuyển đều có thể được thực hiện tại các điểm đường dẫn;
• Phạm vi đo lường: Hỗ trợ từ 10 gam đến 50 kilogram của tất cả các giá trị lực;
• Thu thập hình ảnh: Hiển thị hình ảnh độ cứng theo thời gian thực, có thể lưu trữ và in hình ảnh, và độ phóng đại của hình ảnh đầu ra có thể được đặt;

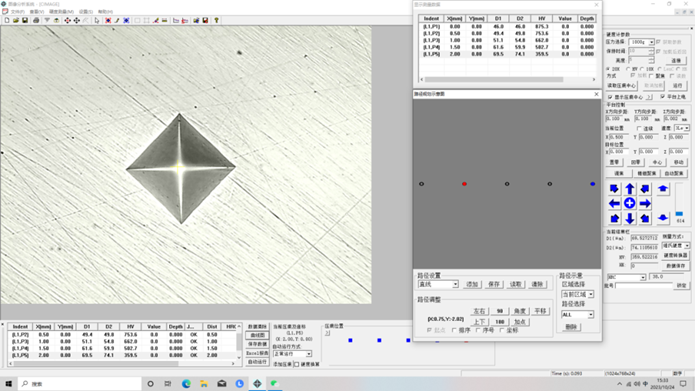

• Đo lường tự động: Tự động tìm thấy bốn đỉnh của độ lõm và đọc trực tiếp giá trị độ cứng, nhanh chóng và chính xác;
• Đo đường chéo: Đo bằng bốn đường thẳng tiếp tuyến với bốn đỉnh của độ lõm để đọc giá trị độ cứng;
• Đo bốn điểm: Nhấp vào bốn đỉnh của độ lõm bằng chuột để đọc giá trị độ cứng và hình ảnh phóng to được hiển thị theo thời gian thực;
• Quét tự động: Có thể tự động quét cạnh và đường viền mẫu;
• Chuyển đổi độ cứng: Theo tiêu chuẩn quốc gia, tự động thực hiện Brinell - Rockwell - Vickers - Knoop và các chuyển đổi giá trị độ cứng khác, hiển thị theo thời gian thực;

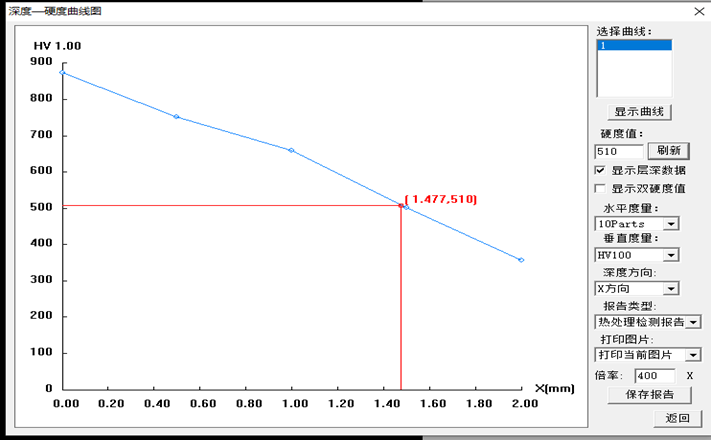

• Đường cong độ sâu: Vẽ độ cứng - đường cong độ sâu theo dữ liệu đo được và đường cong độ cứng kép có thể được xuất ra ( HV và HRC/HRA vân vân).
• Báo cáo đồ họa: Tự động ghi lại dữ liệu đo lường và tự động tạo độ cứng - đường cong độ sâu, lưu hoặc in độ cứng - đường cong độ sâu, hình ảnh độ lõm và tất cả các giá trị đo lường độ lõm, tất cả các báo cáo đều ở dạng WORD định dạng tài liệu;
• In hình ảnh: Người dùng có thể đặt chế độ xuất hình ảnh độ lõm, được chia thành tất cả hình ảnh, hình ảnh hiện tại hoặc không có hình ảnh đầu ra;
• Thống kê kết quả: Kết quả đo lường của nhiều vết lõm được hiển thị trong EXCEL Xuất dữ liệu định dạng và thống kê tự động số lần đo, độ cứng tối đa, giá trị tối thiểu, giá trị trung bình, độ lệch chuẩn, v.v.

2 Tính năng chính:

• Ứng dụng rộng rãi: Tương thích với toàn bộ dòng máy đo độ cứng Vickers và siêu nhỏ của Huayin.
• Dễ dàng cài đặt: USB2.0 Kết nối với máy tính; không cần lắp thẻ trong quá trình cài đặt.
• Hiệu suất ổn định: Đọc tự động là có thể miễn là hình ảnh máy đo độ cứng rõ ràng và đồng đều, ngay cả khi vết lõm có vết xước hoặc rỉ sét nhỏ.
• Chức năng mạnh mẽ: Các chức năng đọc thủ công, đọc tự động, chuyển đổi độ cứng, đường cong độ cứng theo độ sâu, hình ảnh vết lõm và báo cáo hình ảnh/văn bản.
• Dễ sử dụng: Hiệu chuẩn được thực hiện bằng các khối độ cứng, Vận hành thuận tiện và nhanh chóng cho khách hàng; người dùng có thể thành thạo sau một buổi huấn luyện ngắn.
• Đọc tự động: Thuật toán đọc tự động độc đáo để đọc tự động các vết lõm khác nhau; tốc độ và độ chính xác cao.
• Tính lặp lại tốt: Tính lặp lại cao của việc đọc tự động, đáp ứng các yêu cầu của người dùng chuyên nghiệp.

3、X-Y Thông số bàn di chuyển tự động :

• Bàn điện sử dụng mô tơ bước chất lượng cao, với độ chính xác và độ tin cậy cao.
• Phương pháp vận hành: thủ công, điều khiển bằng máy tính hoặc thao tác cần điều khiển.
• Kích thước bàn: 120 x 130 ( mm )
• X Hành trình trục: 50 mm
• X Hành trình trục: 50 mm
• Kích thước bước tối thiểu: ≤ 2,5 μm
• Tính lặp lại: ≤ 2 μm
• Tốc độ di chuyển: điều chỉnh năm tốc độ
• Công suất     Nguồn: AC 220V ，50/60Hz
• Giao diện truyền thông: RS232 Cổng nối tiếp
• Trọng lượng     Khoảng 4Kg

4 Cấu hình chính (bao gồm trong danh sách cấu hình hệ thống): :

• Bàn di chuyển tọa độ tự động: 1 cái
• Hộp điều khiển bàn: 1 đơn vị
• Phần mềm đo lường và khóa USB: 1 bộ
• Máy ảnh kỹ thuật số và giao diện chuyên dụng: 1 bộ
• Cáp dữ liệu chuyên dụng: 1 bộ
• Máy tính: 1 đơn vị
