Máy đo độ cứng vi Vickers tự động hoàn toàn HYHVS-1000ZT3.1

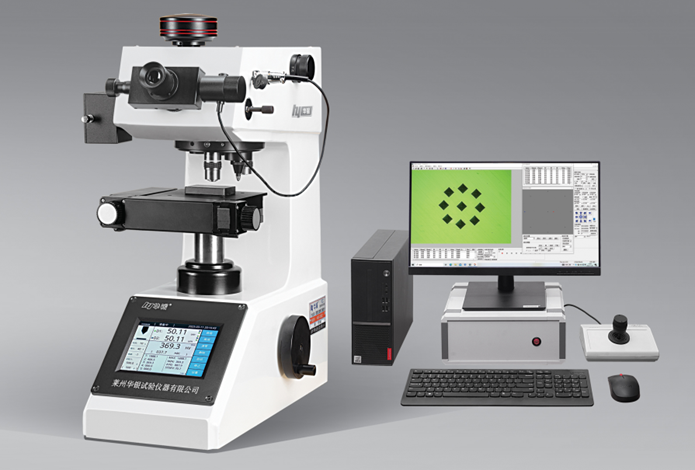

Máy đo độ cứng vi mô tự động hoàn toàn HYHVS-1000ZT3.1 được trang bị màn hình cảm ứng LCD 5,6 inch và máy đo độ cứng vi Vickers kỹ thuật số tự động. Nó có hệ thống đo lường hình ảnh độ cứng vi/Vickers tự động. Máy tính điều khiển máy đo độ cứng vi Vickers, bàn di chuyển tự động và vít nâng (T3.1), hiển thị hình ảnh vết lõm độ cứng trên màn hình máy tính. Thiết bị thử độ cứng này tích hợp nhiều công nghệ chuyên nghiệp, bao gồm điều khiển điện, hình ảnh quang học, dịch chuyển cơ học, phân tích hình ảnh và xử lý máy tính.

HYHVS-1000ZT3.1 Máy đo độ cứng vi mô Vickers tự động hoàn toàn

Tổng quan sản phẩm:

Máy đo độ cứng vi mô tự động HYHVS-1000ZT3.1 có màn hình cảm ứng LCD 5,6 inch và hệ thống đo độ cứng vi mô Vickers kỹ thuật số tự động. Nó được trang bị hệ thống đo lường hình ảnh độ cứng vi mô/Vickers tự động. Hệ thống này điều khiển máy đo độ cứng vi mô Vickers, bàn di chuyển tự động và vít nâng (T3.1) thông qua máy tính, hiển thị hình ảnh vết lõm độ cứng trên màn hình máy tính. Nó tích hợp nhiều công nghệ chuyên nghiệp, bao gồm điều khiển điện, hình ảnh quang học, dịch chuyển cơ khí, phân tích hình ảnh và xử lý máy tính. Máy đo sử dụng thiết kế cơ khí chính xác, điều khiển bộ xử lý tốc độ cao ARM cho quá trình thử nghiệm và hệ thống đo lường quang học độ phân giải cao và công nghệ cảm biến quang điện để tăng độ chính xác khi đo độ cứng vi mô Vickers hoặc Knoop.

Máy đo độ cứng này thích hợp để đo các mẫu mỏng, các bộ phận có lớp phủ bề mặt và các vật liệu giòn như mã não, thủy tinh và gốm sứ. Đây là dụng cụ thử độ cứng lý tưởng cho nghiên cứu và thử nghiệm trong các trường đại học, viện nghiên cứu, nhà máy và các bộ phận kiểm tra chất lượng.

Các tính năng chức năng:

Hệ thống đo lường hình ảnh độ cứng vi mô Vickers HYHV300T3.1 tự động điều khiển trực tiếp máy đo độ cứng, bàn di chuyển tọa độ tự động và vít nâng (T3.1). Nó cho phép quan sát hình ảnh và đo giá trị độ cứng trong thời gian thực, hỗ trợ cả đo thủ công và tự động. Quá trình đo nhanh và chính xác. Hệ thống tự động di chuyển mẫu theo đường dẫn được đặt trước và đọc kết quả, đạt được các chức năng thông minh như xoay tháp pháo tự động, lấy nét tự động (T3.1), tải tự động, dịch chuyển tự động và đọc tự động, đáp ứng nhu cầu của người dùng cao cấp.

• Hệ thống sử dụng camera kỹ thuật số 3 megapixel để chụp ảnh, cải thiện hiệu quả độ chính xác đo lường;
• Bàn di chuyển tọa độ tự động cung cấp nhiều phương pháp điều khiển: điều khiển máy tính, vận hành thủ công hoặc vận hành cần điều khiển;

• Hệ thống có chức năng đo một nút bấm cho độ sâu lớp cứng hóa hiệu quả. Nó tự động thực hiện thử nghiệm độ cứng dưới sự điều khiển của máy tính, tạo ra đường cong độ cứng và tự động tính toán độ sâu lớp cứng hóa hiệu quả. Nó có thể in đường cong độ sâu lớp cứng hóa hiệu quả và báo cáo;
• Hệ thống bao gồm các chức năng hiệu chỉnh và hiệu chuẩn lỗi để hiệu chỉnh các lỗi hệ thống trong máy đo độ cứng;
• Nó có thể hiển thị vị trí của vết lõm độ cứng trong thời gian thực, tạo điều kiện thuận lợi cho việc lựa chọn các cấu trúc vi mô khác nhau để đo độ cứng Vickers;
• Thang đo hệ thống có thể được chồng lên hình ảnh vết lõm;
• Hệ thống có chức năng truy vấn và quản lý cơ sở dữ liệu.

Phạm vi ứng dụng:

• Kim loại đen, kim loại màu, IC Tấm mỏng, lớp phủ bề mặt, kim loại nhiều lớp;
• Thủy tinh, gốm sứ, mã não, đá quý, v.v.;
• Đo độ sâu và độ dốc của lớp thấm cacbon, lớp thấm nitơ và lớp tôi cứng;
• Đo độ cứng vi mô Vickers của các bộ phận nhỏ như tấm mỏng và tấm mỏng.

Các tính năng chính của thiết bị chính:

• Tháp pháo tự động; trục chính không ma sát, độ chính xác lực thử cao;
• Hệ thống đo lường quang học độ chính xác cao, bàn di chuyển tọa độ chính xác;
• Sử dụng ARM bộ xử lý tốc độ cao, 5.6 màn hình cảm ứng LCD inch;
• Chuyển đổi giao diện tiếng Trung và tiếng Anh; Nhiều phép chuyển đổi giá trị độ cứng;
• Hiển thị động của đầu dò trong quá trình tải và dỡ, quan sát trạng thái thử nghiệm trong thời gian thực;
• Màn hình hiển thị lực thử, chiều dài vết lõm, thời gian giữ, số lần đo, v.v.;
• Quá trình thử nghiệm tự động, vận hành đơn giản, không có lỗi thao tác của con người;
• Hiệu chỉnh tự động giá trị độ cứng trên bề mặt lõm và lồi;
• Chức năng lưu trữ dữ liệu trong cơ sở dữ liệu, dữ liệu thử nghiệm được lưu trữ đồng bộ và có thể được xuất;
• Được trang bị USB và RS232 giao diện, tạo điều kiện thuận lợi cho việc xử lý dữ liệu cho người dùng;
• Được trang bị máy in nhỏ để in trực tiếp kết quả thử nghiệm;
• Đầu dò Knoop có thể được trang bị tùy chọn để thử nghiệm độ cứng Knoop;
• Độ chính xác tuân thủ GB/T4340.2  ISO 6507-2 và US ASTM E384 。

Thông số kỹ thuật thiết bị chính:

• Phạm vi đo lường: 1-3065HV
• Lực thử: 0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807 ( N ) 10、    25、   50、   100、   200、 300、 500、 1000 ( gf )
• Thang độ cứng: HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
• Độ phóng đại hệ thống đo lường: 400 X 、100 X
• Độ phân giải: 0,0625μm ， 0,25μm
• Chiều cao mẫu tối đa cho phép: 75mm
• Khoảng cách từ tâm đầu dò đến thành máy: 110mm
• Nguồn điện: AC220V，50/60HZ
• Kích thước ngoài: 470 x 320 x 500 ( mm )
• Trọng lượng: Khoảng 40kg

Danh sách cấu hình hệ thống (bao gồm HYHV300T3.1 cấu hình hệ thống đo lường tự động):

• Bàn di chuyển tọa độ tự động: 1 cá nhân
• Hộp điều khiển bàn di chuyển: 1 đơn vị
• Phần mềm đo lường và dongle: 1 bộ
• Camera kỹ thuật số và giao diện chuyên dụng: 1 bộ
• Cáp dữ liệu chuyên dụng: 1 bộ
• Máy tính thương hiệu: 1 đơn vị
• Giá đỡ thử nghiệm trục mỏng: 1 cá nhân
• Giá đỡ thử nghiệm tấm mỏng： 1 cá nhân
• Kẹp： 1 cá nhân
• lớn V Khối chuẩn： 1 cá nhân
• nhỏ V Khối chuẩn： 1 cá nhân
• Đầu dò hình kim cương： 1 cá nhân
• Khối độ cứng vi mô chuẩn： 2 khối
• Máy in thu nhỏ： 1 cá nhân

HYHV300T3.1 Kính hiển vi / Giới thiệu chức năng hệ thống đo lường tự động hình ảnh độ cứng Vickers

1 、Chức năng chính： (Có sự khác biệt nhỏ giữa các phiên bản phần mềm khác nhau)

• Liên kết hệ thống： Hệ thống sử dụng RS232 giao diện để đạt được liên kết giữa hệ thống và máy thử độ cứng, và phần mềm điều khiển máy thử độ cứng theo thời gian thực, điều chỉnh độ sáng, điều khiển tháp pháo, chuyển đổi ống kính và tải trọng và đọc trực tiếp;
• Liên kết áp suất： Sau khi chuyển đổi áp suất của máy thử độ cứng, hệ thống cảm nhận sự thay đổi áp suất và điều chỉnh kịp thời;
• Liên kết tháp pháo： Phần mềm điều khiển máy thử độ cứng để chuyển đổi ống kính vật kính - và đầu dò;

• Liên kết tải trọng： Phần mềm điều khiển máy thử độ cứng để tải, không cần điều khiển thủ công máy thử độ cứng;
• Liên kết đo lường： Phần mềm điều khiển tháp pháo máy thử độ cứng, tải trọng và đo trực tiếp giá trị độ cứng;
• Liên kết nền tảng： Nền tảng tự động chuyên nghiệp và điều khiển, hoàn toàn được điều khiển bởi hệ thống;
• Kéo nền tảng： Trên hình ảnh hoạt động, kéo chuột để điều khiển độ dịch chuyển của nền tảng theo nhiều hướng khác nhau;
• Liên kết lấy nét： Cấu hình hệ thống tự động hoàn toàn T3.1, máy thử độ cứng điều khiển bằng máy tính, thanh vít tự động nâng và tự động lấy nét, không cần nâng và hạ thanh vít thủ công, không cần quan sát lấy nét, người vận hành không phải lo lắng và tiết kiệm sức lao động, giảm lỗi do con người và cải thiện độ chính xác;
• Thiết lập hướng： Theo hướng chiều sâu, đặt hướng dịch chuyển nền tảng tương ứng để đảm bảo kết quả đo tốt nhất;
• Lập kế hoạch đường đi： Giá đỡ thử nghiệm tọa độ tự động tự động di chuyển mẫu đến vị trí đã chỉ định theo quỹ đạo đã đặt; Nhiều phương án hỗ trợ thử nghiệm vết lõm   lập kế hoạch đường đi, có thể đặt cạnh pháp tuyến, Z ký tự, răng cưa, cung tròn, đường thẳng và các đường thử khác;
• Điều chỉnh đường đi： Bất kỳ điều chỉnh nào như thêm, xóa, sửa đổi và di chuyển đều có thể được thực hiện tại các điểm đường đi;
• Phạm vi đo lường: Hỗ trợ từ 10 gam đến 50 kilogram của tất cả các giá trị lực;

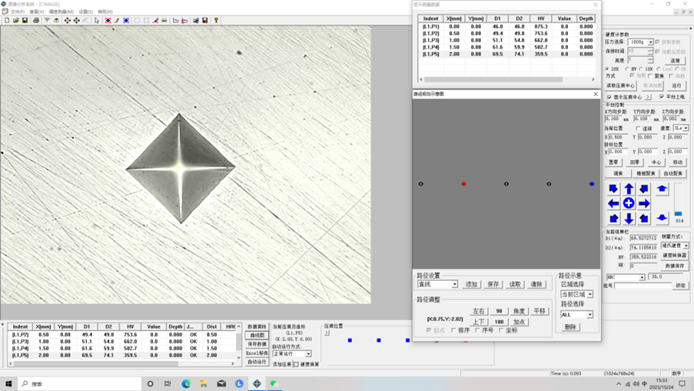

• Thu nhận hình ảnh： Hiển thị hình ảnh độ cứng theo thời gian thực, hình ảnh có thể được lưu trữ và in, và độ phóng đại của hình ảnh đầu ra có thể được đặt;
• Đo lường tự động： Tự động tìm bốn đỉnh của vết lõm, đọc trực tiếp giá trị độ cứng, tốc độ nhanh, dữ liệu chính xác;
• Đo đường chéo： Đo bằng bốn đường tiếp tuyến với bốn đỉnh của vết lõm và đọc giá trị độ cứng;
• Đo bốn điểm： Chọn chuột bốn đỉnh của vết lõm, đọc giá trị độ cứng và hình ảnh phóng to được hiển thị theo thời gian thực;
• Quét tự động： Có thể tự động quét cạnh và đường viền mẫu;
• Chuyển đổi độ cứng： Theo tiêu chuẩn quốc gia, tự động thực hiện Brinell - Rockwell - Vickers - Knoop và các chuyển đổi giá trị độ cứng khác, hiển thị theo thời gian thực;

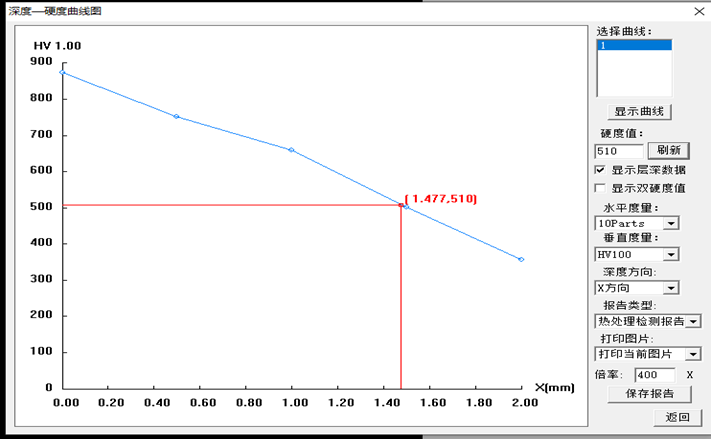

• Đường cong độ sâu： Vẽ độ cứng - đường cong độ sâu theo dữ liệu đo được và đường cong độ cứng kép có thể được xuất ra ( HV và HRC/HRA v.v.).
• Báo cáo đồ họa： Tự động ghi lại dữ liệu đo lường, tự động tạo độ cứng - đường cong độ sâu, lưu hoặc in độ cứng - đường cong độ sâu, hình ảnh vết lõm và tất cả các giá trị đo lường vết lõm, tất cả các báo cáo được lưu trong WORD tài liệu;
• In hình ảnh： Người dùng có thể đặt chế độ xuất cho hình ảnh vết lõm, bao gồm tất cả hình ảnh, hình ảnh hiện tại hoặc không xuất hình ảnh;
• Thống kê kết quả: Xuất kết quả đo lường của nhiều vết lõm trong EXCEL định dạng dữ liệu và tự động tính toán số lần đo, độ cứng tối đa, độ cứng tối thiểu, độ cứng trung bình, độ lệch chuẩn, v.v.

2 Các tính năng chính:

• Ứng dụng rộng rãi: Tương thích với toàn bộ dòng máy thử độ cứng Vickers và vi mô từ Huayin.
• Dễ dàng cài đặt: USB2.0 Kết nối với máy tính qua cổng, không cần lắp thẻ trong quá trình cài đặt.
• Hiệu suất ổn định: Miễn là hình ảnh của máy đo độ cứng rõ ràng và đồng đều, việc đọc tự động là hoàn toàn khả thi ngay cả khi vết lõm có vết xước nhỏ hoặc gỉ sét.
• Chức năng mạnh mẽ: Các chức năng đọc thủ công, đọc tự động, chuyển đổi độ cứng, đường cong độ cứng theo độ sâu, hình ảnh vết lõm và báo cáo hình ảnh-văn bản.
• Thân thiện với người dùng: Việc hiệu chỉnh được thực hiện bằng các khối độ cứng, làm cho việc vận hành trở nên thuận tiện và nhanh chóng đối với khách hàng. Chỉ cần một chút đào tạo là đủ để trở nên thành thạo.
• Đọc tự động: Thuật toán đọc tự động độc đáo để đọc tự động các vết lõm khác nhau, với tốc độ và độ chính xác cao.
• Tính lặp lại tốt: Tính lặp lại cao của việc đọc tự động, đáp ứng các yêu cầu của người dùng chuyên nghiệp.

3、X-Y Thông số bàn di chuyển tọa độ tự động :

• Bàn điện sử dụng động cơ bước chất lượng cao, đảm bảo độ chính xác và độ tin cậy cao.
• Chế độ vận hành: Thủ công, điều khiển bằng máy tính hoặc thao tác cần điều khiển.
• Kích thước bàn: 120 x 130 ( mm )
• X Hành trình trục: 50 mm
• X Hành trình trục: 50 mm
• Kích thước bước tối thiểu: ≤ 2,5 μm
• Tính lặp lại: ≤ 2 μm
• Tốc độ di chuyển: Có thể điều chỉnh năm tốc độ
• Công suất     Nguồn: AC 220V ，50/60Hz
• Giao diện giao tiếp: RS232 Cổng nối tiếp
• Trọng lượng     Khoảng 4Kg

4 Cấu hình chính (bao gồm trong danh sách cấu hình hệ thống) :

• Bàn di chuyển tọa độ tự động: 1 cá nhân
• Hộp điều khiển bàn di chuyển: 1 đơn vị
• Phần mềm đo lường và dongle: 1 bộ
• Camera kỹ thuật số và giao diện chuyên dụng: 1 bộ
• Cáp dữ liệu chuyên dụng: 1 bộ
• Máy tính thương hiệu: 1 đơn vị
