Máy đo độ cứng Vickers kỹ thuật số tự động HYHVS-5ZL/10ZL/30ZL/50ZLT2.1

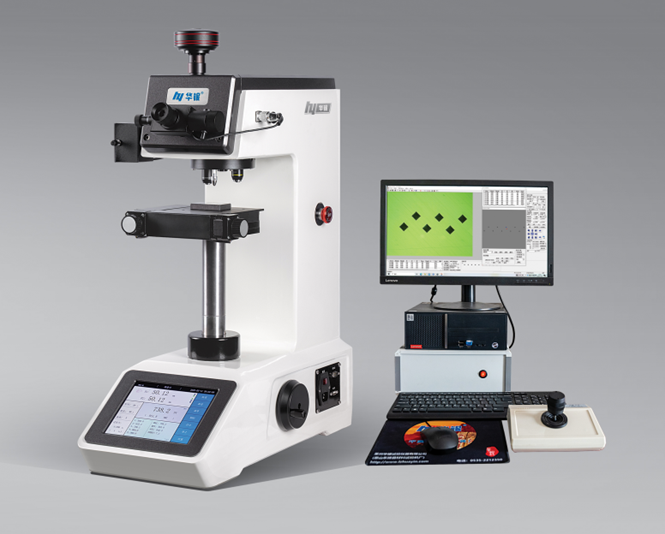

Máy đo độ cứng Vickers tự động HYHVS-5ZL, 10ZL, 30ZL, 50ZLT2.1. Màn hình chính là màn hình cảm ứng LCD 8 inch, máy đo độ cứng Vickers kỹ thuật số tự động, được trang bị hệ thống đo lường hình ảnh độ cứng Vickers/hiển vi hoàn toàn tự động. Nó điều khiển máy đo độ cứng Vickers kỹ thuật số và bàn di chuyển tự động thông qua máy tính, hiển thị vết lõm độ cứng trên màn hình máy tính. Đây là một thiết bị thử độ cứng tích hợp nhiều công nghệ chuyên nghiệp như điều khiển điện, hình ảnh quang học, dịch chuyển cơ học, phân tích hình ảnh và xử lý máy tính.

HYHVS-5ZL/10ZL/30ZL/50ZLT2.1 Máy đo độ cứng Vickers kỹ thuật số tự động

Tổng quan sản phẩm:

  Máy đo độ cứng Vickers tự động HYHVS-5ZL, 10ZL, 30ZL, 50ZLT2.1 có màn hình cảm ứng LCD 8 inch và hệ thống đo độ cứng Vickers kỹ thuật số tự động. Được trang bị hệ thống đo lường hình ảnh độ cứng vi mô/Vickers tự động hoàn toàn, chúng được điều khiển bởi máy tính, đồng thời hiển thị hình ảnh vết lõm độ cứng trên màn hình. Những dụng cụ đo độ cứng này tích hợp nhiều công nghệ chuyên nghiệp, bao gồm điều khiển điện, hình ảnh quang học, dịch chuyển cơ học, phân tích hình ảnh và xử lý máy tính. Thiết kế cơ khí chính xác, bộ vi xử lý tốc độ cao ARM điều khiển quá trình thử nghiệm và hệ thống đo lường quang học độ phân giải cao với công nghệ cảm biến quang điện kết hợp để cải thiện độ chính xác đo lường độ cứng vi mô/Vickers hoặc Knoop. Đây là những dụng cụ đo độ cứng lý tưởng cho nghiên cứu và thử nghiệm tại các trường đại học, viện nghiên cứu, nhà máy và bộ phận kiểm tra chất lượng.

Chức năng và Tính năng:

Hệ thống đo lường hình ảnh độ cứng vi mô/Vickers tự động HYHV300T2.1 trực tiếp điều khiển máy chủ đo độ cứng và bàn tọa độ tự động. Nó cho phép quan sát hình ảnh và đo lường giá trị độ cứng trong thời gian thực, hỗ trợ cả đo lường thủ công và tự động. Quá trình đo lường nhanh chóng và chính xác. Hệ thống có thể tự động di chuyển mẫu dọc theo quỹ đạo được đặt trước và ghi lại kết quả, thực hiện các chức năng thông minh như tháp pháo tự động, nạp tự động, dịch chuyển tự động và đọc tự động, đáp ứng nhu cầu của người dùng cao cấp.

• Hệ thống sử dụng 300  một máy ảnh kỹ thuật số mười megapixel để chụp ảnh, cải thiện đáng kể độ chính xác đo lường;
• Bàn tọa độ tự động cung cấp nhiều phương pháp điều khiển: điều khiển máy tính, vận hành thủ công và vận hành bằng cần điều khiển;
• Hệ thống có chức năng đo lường một nút bấm để xác định hiệu quả độ sâu lớp cứng. Máy tính điều khiển thử nghiệm độ cứng tự động, tự động tạo đường cong độ cứng và tự động tính toán độ sâu lớp cứng hiệu quả. Nó cũng có thể in đường cong độ sâu lớp cứng hiệu quả và báo cáo;
• Hệ thống có chức năng hiệu chỉnh và hiệu chuẩn lỗi để hiệu chỉnh các lỗi hệ thống trong máy đo độ cứng;
• Nó có thể hiển thị vị trí vết lõm độ cứng trong thời gian thực, giúp việc lựa chọn các cấu trúc vi mô khác nhau để đo độ cứng Vickers;
• Thang đo hệ thống có thể được chồng chéo lên hình ảnh vết lõm;
• Hệ thống có chức năng truy vấn và quản lý cơ sở dữ liệu.

Phạm vi ứng dụng:

• Kim loại đen, kim loại màu, wafer IC, lớp phủ bề mặt, kim loại nhiều lớp;
• Hợp kim cứng, thủy tinh, gốm sứ, mã não, đá quý, v.v.;
• Đo độ sâu và độ dốc của lớp thấm cacbon, lớp thấm nitơ và lớp tôi cứng;
• Đo độ cứng Vickers của các bộ phận nhỏ như tấm mỏng và tấm kim loại mỏng.

Các tính năng chính của máy chính:

• Tháp pháo tự động; trục chính không ma sát, độ chính xác lực thử nghiệm cao;
• Tải điện tử, hệ thống điều khiển tải khép kín tự động hoàn toàn;
• Hệ thống đo lường quang học chính xác cao, bàn tọa độ chính xác;
• Sử dụng bộ xử lý tốc độ cao ARM và màn hình cảm ứng LCD 8 inch;
• Chuyển đổi giao diện tiếng Trung và tiếng Anh; nhiều phép biến đổi giá trị độ cứng;
• Hiển thị động các đường cong thời gian-lực trong quá trình tải và dỡ;
• Màn hình hiển thị lực thử nghiệm, chiều dài vết lõm, thời gian giữ, số lần đo, v.v.;
• Quá trình thử nghiệm tự động, vận hành đơn giản, không có lỗi vận hành của con người;
• Tự động hiệu chỉnh giá trị độ cứng trên các bề mặt không bằng phẳng;
• Chức năng lưu trữ dữ liệu, dữ liệu thử nghiệm được lưu trữ đồng bộ và có thể được xuất;
• Được trang bị giao diện USB và RS232 để xử lý dữ liệu thuận tiện;
• Được trang bị máy in mini để in trực tiếp kết quả thử nghiệm;
• Có thể tùy chọn trang bị đầu dò Knoop để thử nghiệm độ cứng Knoop;
• Độ chính xác đáp ứng GB/T4340.2, ISO6507-2 và ASTM E92.

Thông số kỹ thuật của máy chính:

HYHV300T2.1 Kính hiển vi / Giới thiệu chức năng hệ thống đo lường hình ảnh độ cứng Vickers tự động

1 Chức năng chính: (Có sự khác biệt nhỏ giữa các phiên bản phần mềm khác nhau)

• Liên kết hệ thống: Hệ thống sử dụng giao diện RS232 để thực hiện liên kết giữa hệ thống và máy thử độ cứng. Phần mềm điều khiển máy thử độ cứng trong thời gian thực, điều chỉnh độ sáng, điều khiển tháp pháo, chuyển đổi ống kính, thay đổi tải và đọc dữ liệu trực tiếp;
• Liên kết áp suất: Sau khi chuyển đổi áp suất của máy thử độ cứng, hệ thống cảm nhận sự thay đổi áp suất và điều chỉnh kịp thời;
• Liên kết tháp pháo: Phần mềm điều khiển máy thử độ cứng để chuyển đổi vật kính - và đầu dò;
• Liên kết tải: Phần mềm điều khiển máy thử độ cứng để tải mà không cần điều khiển thủ công máy thử độ cứng;
• Liên kết đo lường: Phần mềm điều khiển tháp pháo, tải và trực tiếp đo giá trị độ cứng của máy thử độ cứng;
• Liên kết nền tảng ： Nền tảng tự động chuyên nghiệp và điều khiển, được hệ thống điều khiển hoàn toàn;
• Kéo nền tảng: Trên hình ảnh hoạt động, kéo chuột để điều khiển độ dịch chuyển của nền tảng theo nhiều hướng khác nhau;
• Cài đặt hướng ： Theo hướng chiều sâu, đặt hướng dịch chuyển nền tảng tương ứng để đảm bảo kết quả đo tốt nhất;
• Lập kế hoạch đường đi: Bàn xoay tọa độ tự động tự động di chuyển mẫu đến vị trí đã chỉ định theo quỹ đạo đã đặt; Nhiều phương án hỗ trợ lập kế hoạch đường đi kiểm tra độ lõm, và đường thẳng mép, hình chữ Z, hình răng cưa, hình cung, loại đường thẳng và các đường đi kiểm tra khác có thể được đặt;
• Điều chỉnh đường đi ： Bất kỳ điều chỉnh nào như thêm, xóa, sửa đổi và di chuyển đều có thể được thực hiện tại các điểm đường đi;
• Phạm vi đo lường Hỗ trợ tất cả các giá trị lực từ 10 gram đến 50 kg;

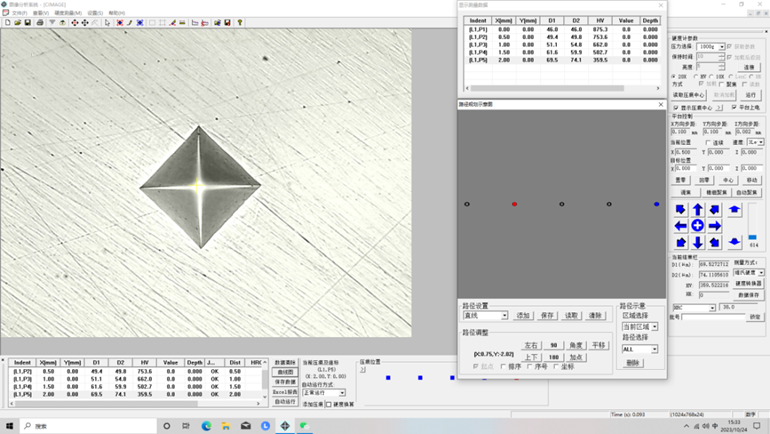

• Thu nhận hình ảnh ： Hiển thị hình ảnh độ cứng trong thời gian thực. Hình ảnh có thể được lưu trữ và in, và độ phóng đại của hình ảnh đầu ra có thể được đặt;
• Đo lường tự động: Tự động tìm thấy bốn đỉnh của vết lõm và trực tiếp đọc giá trị độ cứng, nhanh và chính xác;
• Đo đường chéo: Bốn đỉnh của vết lõm được đo bằng bốn đường thẳng bên tiếp tuyến với chúng, và giá trị độ cứng được đọc;
• Đo bốn điểm: Bốn đỉnh của vết lõm được nhấp chuột bằng chuột, và giá trị độ cứng được đọc. Hình ảnh phóng to được hiển thị trong thời gian thực;
• Quét tự động: Có thể tự động quét các cạnh và đường viền của mẫu;
• Chuyển đổi độ cứng: Theo các tiêu chuẩn quốc gia, tự động chuyển đổi Brinell - Rockwell - Vickers - Knoop và các giá trị độ cứng khác được chuyển đổi và hiển thị trong thời gian thực;

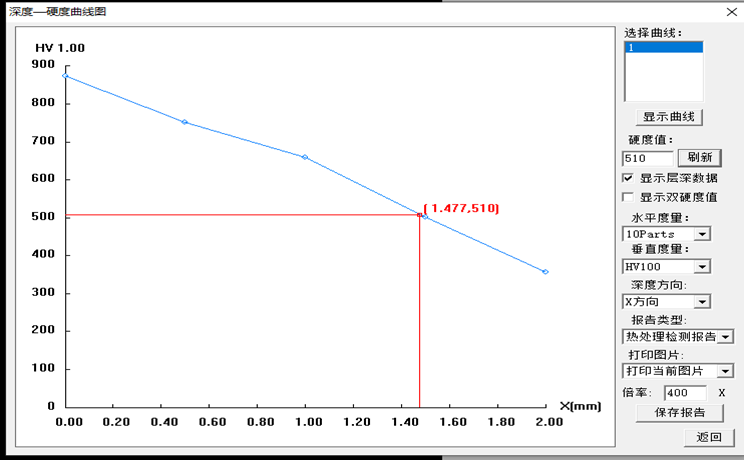

• Đường cong độ sâu: Vẽ độ cứng theo dữ liệu đo lường - đường cong độ sâu, có thể xuất đường cong độ cứng kép ( HV và HRC/HRA v.v.).
• Báo cáo hình ảnh: Tự động ghi lại dữ liệu đo lường, tự động tạo độ cứng - đường cong độ sâu, lưu hoặc in độ cứng - đường cong độ sâu, hình ảnh lõm và tất cả các giá trị đo lường lõm. Tất cả các báo cáo được lưu dưới dạng WORD tài liệu;
• In hình ảnh: Người dùng có thể đặt chế độ xuất cho hình ảnh lõm, bao gồm tất cả hình ảnh, hình ảnh hiện tại hoặc không có hình ảnh nào được xuất;
• Thống kê kết quả: Xuất kết quả đo lường của nhiều vết lõm trong EXCEL định dạng dữ liệu, và tự động tính toán số lần đo, độ cứng tối đa, độ cứng tối thiểu, độ cứng trung bình, độ lệch chuẩn, v.v.

2 Các tính năng chính:

• Ứng dụng rộng rãi: Tương thích với toàn bộ dòng máy thử độ cứng Vickers và vi mô từ Huayin.
• Lắp đặt dễ dàng: USB2.0 Kết nối với máy tính qua cổng, không cần lắp thẻ trong quá trình cài đặt.
• Hiệu suất ổn định: Miễn là hình ảnh của máy đo độ cứng rõ ràng và đồng đều, việc đọc tự động là có thể ngay cả khi vết lõm có vết xước hoặc rỉ nhỏ.
• Chức năng mạnh mẽ: Các chức năng đọc thủ công, đọc tự động, chuyển đổi độ cứng, đường cong độ cứng theo độ sâu, hình ảnh vết lõm và báo cáo hình ảnh-văn bản.
• Thân thiện với người dùng: Hiệu chuẩn được thực hiện bằng các khối độ cứng, giúp khách hàng vận hành thuận tiện và nhanh chóng. Chỉ cần một chút đào tạo là đủ để thành thạo.
• Đọc tự động: Thuật toán đọc tự động độc đáo để đọc tự động các vết lõm khác nhau, với tốc độ và độ chính xác cao.
• Tính lặp lại tốt: Tính lặp lại cao của việc đọc tự động, đáp ứng các yêu cầu của người dùng chuyên nghiệp.

3、X-Y Thông số bàn dịch chuyển tự động :

• Bàn điện sử dụng động cơ bước chất lượng cao, đảm bảo độ chính xác và độ tin cậy cao.
• Chế độ hoạt động: Thủ công, điều khiển bằng máy tính hoặc thao tác cần điều khiển.
• Kích thước bàn: 120 x 130 （ mm ）
• X Hành trình trục: 50 mm
• X Hành trình trục: 50 mm
• Bước tối thiểu: ≤ 2,5 μm
• Tính lặp lại: ≤ 2 μm
• Tốc độ di chuyển: Điều chỉnh năm tốc độ
• Công suất     Nguồn: AC 220V ，50/60Hz
• Giao diện truyền thông: RS232 Cổng nối tiếp
• Khối lượng:     Khoảng 4Kg
