Máy đo độ cứng Vickers tự động hoàn toàn kỹ thuật số HYHVS-5ZL/10ZL/30ZL/50ZLT3.1

Máy đo độ cứng Vickers tự động hoàn toàn HYHVS-5ZL, 10ZL, 30ZL và 50ZLT3.1 có màn hình cảm ứng LCD 8 inch và máy đo độ cứng Vickers kỹ thuật số tự động. Chúng được trang bị hệ thống đo lường hình ảnh độ cứng vi mô/Vickers tự động hoàn toàn. Một máy tính điều khiển máy đo độ cứng Vickers kỹ thuật số, bàn nâng tự động và vít nâng (T3.1), hiển thị hình ảnh vết lõm độ cứng trên màn hình máy tính. Thiết bị thử độ cứng này tích hợp nhiều công nghệ chuyên nghiệp, bao gồm điều khiển điện, hình ảnh quang học, dịch chuyển cơ học, phân tích hình ảnh và xử lý máy tính.

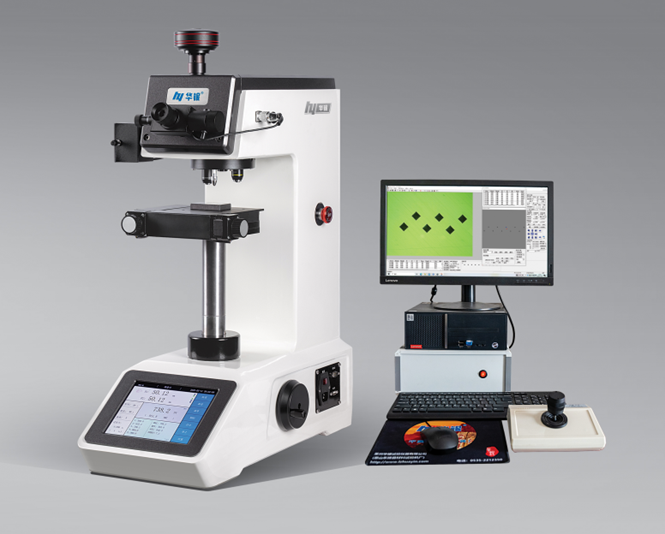

HYHVS-5ZL/10ZL/30ZL/50ZLT3.1 Máy thử độ cứng Vickers kỹ thuật số hoàn toàn tự động

Tổng quan sản phẩm:

  Máy thử độ cứng Vickers tự động hoàn toàn HYHVS-5ZL, 10ZL, 30ZL, 50ZLT3.1 có màn hình cảm ứng LCD 8 inch và bộ phận thử độ cứng Vickers kỹ thuật số tự động. Được trang bị hệ thống đo lường hình ảnh độ cứng Vickers/hiển vi hoàn toàn tự động, nó điều khiển máy thử độ cứng Vickers kỹ thuật số, bàn tự động và vít nâng (T3.1) qua máy tính. Các vết lõm độ cứng được hiển thị trên màn hình máy tính. Thiết bị thử độ cứng này tích hợp nhiều công nghệ chuyên nghiệp, bao gồm điều khiển điện, hình ảnh quang học, dịch chuyển cơ khí, phân tích hình ảnh và xử lý máy tính. Sử dụng thiết kế cơ khí chính xác và được điều khiển bởi bộ xử lý ARM tốc độ cao để vận hành điện, nó sử dụng các công nghệ tiên tiến như hệ thống đo lường quang học độ phân giải cao và cảm biến quang điện. Kết hợp cơ khí, quang học và điện tử, nó cải thiện độ chính xác đo lường độ cứng hiển vi/Vickers hoặc Knoop. Đây là một thiết bị thử độ cứng lý tưởng cho nghiên cứu và thử nghiệm trong các trường đại học, viện nghiên cứu, nhà máy và bộ phận kiểm tra chất lượng.

Tính năng:

Hệ thống đo lường hình ảnh độ cứng Vickers/hiển vi tự động HYHV300T3.1 điều khiển trực tiếp bộ phận chính của máy thử độ cứng, bàn tọa độ tự động và vít nâng (T3.1). Nó cho phép quan sát hình ảnh và đo lường giá trị độ cứng theo thời gian thực, hỗ trợ cả đo lường thủ công và tự động. Quá trình đo lường nhanh chóng và chính xác. Hệ thống tự động di chuyển mẫu theo đường dẫn được đặt trước và thực hiện các phép đo, đạt được các chức năng thông minh như tháp pháo tự động, lấy nét tự động (T3.1), tải tự động, dịch chuyển tự động và đọc tự động, đáp ứng nhu cầu của người dùng cao cấp.

• Hệ thống sử dụng camera kỹ thuật số 3 megapixel để thu thập hình ảnh, cải thiện hiệu quả độ chính xác đo lường;
• Bàn tọa độ tự động cung cấp nhiều phương pháp điều khiển, bao gồm điều khiển máy tính, vận hành thủ công và vận hành cần điều khiển;
• Hệ thống có chức năng đo lường bằng một nút bấm để xác định hiệu quả độ sâu lớp cứng. Máy tính điều khiển thử độ cứng tự động, tự động tạo đường cong độ cứng và tự động tính toán độ sâu lớp cứng hiệu quả. Nó cũng có thể in đường cong độ sâu lớp cứng hiệu quả và báo cáo;
• Hệ thống có chức năng hiệu chỉnh và hiệu chuẩn lỗi để hiệu chỉnh các lỗi hệ thống của máy thử độ cứng;
• Nó có thể hiển thị vị trí của vết lõm độ cứng theo thời gian thực, giúp việc lựa chọn phép đo độ cứng Vickers cho các cấu trúc vi mô khác nhau;
• Thang đo hệ thống có thể được chồng chéo lên hình ảnh vết lõm;
• Hệ thống có chức năng truy vấn và quản lý cơ sở dữ liệu.

Ứng dụng:

• Kim loại đen, kim loại màu, wafer IC, lớp phủ bề mặt, kim loại nhiều lớp;
• Hợp kim cứng, thủy tinh, gốm sứ, đá mắt mèo, đá quý, v.v.;
• Đo độ sâu và độ dốc của lớp thấm cacbon, lớp thấm nitơ và lớp tôi cứng;
• Đo độ cứng Vickers của các bộ phận nhỏ như tấm mỏng và màng mỏng.

Các tính năng của bộ phận chính:

• Tháp pháo tự động; trục chính không ma sát, độ chính xác lực thử cao;
• Tải điện tử, hệ thống điều khiển tải kín hoàn toàn tự động;
• Hệ thống đo lường quang học độ chính xác cao, bàn tọa độ chính xác;
• Sử dụng bộ xử lý ARM tốc độ cao và màn hình cảm ứng LCD 8 inch;
• Chuyển đổi giao diện tiếng Trung và tiếng Anh; nhiều phép chuyển đổi giá trị độ cứng;
• Hiển thị động các đường cong thời gian-lực trong quá trình tải và dỡ tải;
• Màn hình hiển thị lực thử, chiều dài vết lõm, thời gian giữ, số lần đo, v.v.;
• Quá trình thử nghiệm tự động, vận hành đơn giản, không có lỗi của con người;
• Hiệu chỉnh tự động các giá trị độ cứng trên các bề mặt lõm và lồi;
• Chức năng lưu trữ dữ liệu trong cơ sở dữ liệu; dữ liệu thử nghiệm được đồng bộ hóa, lưu trữ và có thể xuất;
• Được trang bị giao diện USB và RS232 để xử lý dữ liệu thuận tiện;
• Được trang bị máy in mini để in trực tiếp kết quả thử nghiệm;
• Có thể tùy chọn trang bị đầu dò Knoop để thử độ cứng Knoop;
• Độ chính xác đáp ứng GB/T4340.2, ISO6507-2 và ASTM E92 của Mỹ.

Thông số kỹ thuật của bộ phận chính:

HYHV300T3.1 Kính hiển vi / Giới thiệu chức năng hệ thống đo lường hình ảnh độ cứng Vickers tự động

1 Chức năng chính: (Có thể có sự khác biệt nhỏ giữa các phiên bản phần mềm khác nhau)

• Liên kết hệ thống: Hệ thống sử dụng RS232 giao diện để đạt được liên kết hệ thống với máy đo độ cứng. Phần mềm điều khiển máy đo độ cứng theo thời gian thực, điều chỉnh độ sáng, điều khiển tháp pháo, chuyển đổi ống kính và tải trọng và đọc trực tiếp;
• Liên kết áp suất: Sau khi chuyển đổi áp suất của máy đo độ cứng, hệ thống cảm nhận sự thay đổi áp suất và điều chỉnh cho phù hợp;
• Liên kết tháp pháo: Phần mềm điều khiển máy đo độ cứng để chuyển đổi giữa ống kính vật kính và - thụt vào;
• Liên kết tải trọng: Phần mềm điều khiển máy đo độ cứng để tải trọng mà không cần điều khiển thủ công máy đo độ cứng;
• Liên kết đo lường: Phần mềm điều khiển tháp pháo và tải trọng của máy đo độ cứng và đo trực tiếp giá trị độ cứng;
• Liên kết nền tảng: Nền tảng tự động chuyên nghiệp và điều khiển, hoàn toàn được điều khiển bởi hệ thống;
• Kéo nền tảng: Kéo chuột trên hình ảnh hoạt động để điều khiển độ dịch chuyển của nền tảng theo nhiều hướng khác nhau;
• Liên kết lấy nét: Cấu hình hệ thống tự động hoàn toàn T3.1. Máy tính điều khiển việc nâng và hạ tự động của trục vít dẫn hướng máy đo độ cứng và lấy nét tự động. Việc nâng và hạ thủ công trục vít dẫn hướng và quan sát để lấy nét là không cần thiết. Điều này giúp tiết kiệm thời gian và công sức, giảm lỗi của con người và cải thiện độ chính xác;
• Thiết lập hướng: Theo hướng chiều sâu, đặt hướng dịch chuyển nền tảng tương ứng để đảm bảo kết quả đo tốt nhất;
• Lập kế hoạch đường đi: Sân khấu tọa độ tự động tự động di chuyển mẫu đến vị trí được chỉ định theo quỹ đạo được đặt; Nhiều chương trình hỗ trợ thử nghiệm thụt vào   Lập kế hoạch đường đi. Đường biên có thể được thiết lập, Z Ký tự, răng cưa, cung và đường thẳng;
• Điều chỉnh đường dẫn: Có thể thực hiện các điều chỉnh tùy ý như thêm, xóa, sửa đổi và di chuyển tại các điểm đường dẫn;
• Phạm vi đo lường: Hỗ trợ từ 10 gam đến 50 kilôgam lực;
• Thu thập hình ảnh: Hiển thị hình ảnh độ cứng theo thời gian thực. Hình ảnh có thể được lưu trữ và in, và độ phóng đại đầu ra có thể được đặt;
• Đo lường tự động: Tự động tìm thấy bốn đỉnh của vết lõm và trực tiếp đọc giá trị độ cứng. Nó nhanh và chính xác;
• Đo đường chéo: Việc đo lường được thực hiện bằng cách tiếp tuyến với bốn đỉnh của vết lõm bằng bốn đường và giá trị độ cứng được đọc;
• Đo bốn điểm: Chuột nhấp vào bốn đỉnh của vết lõm để đọc giá trị độ cứng, đồng thời hiển thị hình ảnh phóng to theo thời gian thực;

• Quét tự động: Nó có thể tự động quét cạnh và đường viền mẫu;
• Chuyển đổi độ cứng: Theo các tiêu chuẩn quốc gia, chuyển đổi tự động Brinell - Rockwell - Vickers - Knoop và các giá trị độ cứng khác được thực hiện và hiển thị theo thời gian thực;

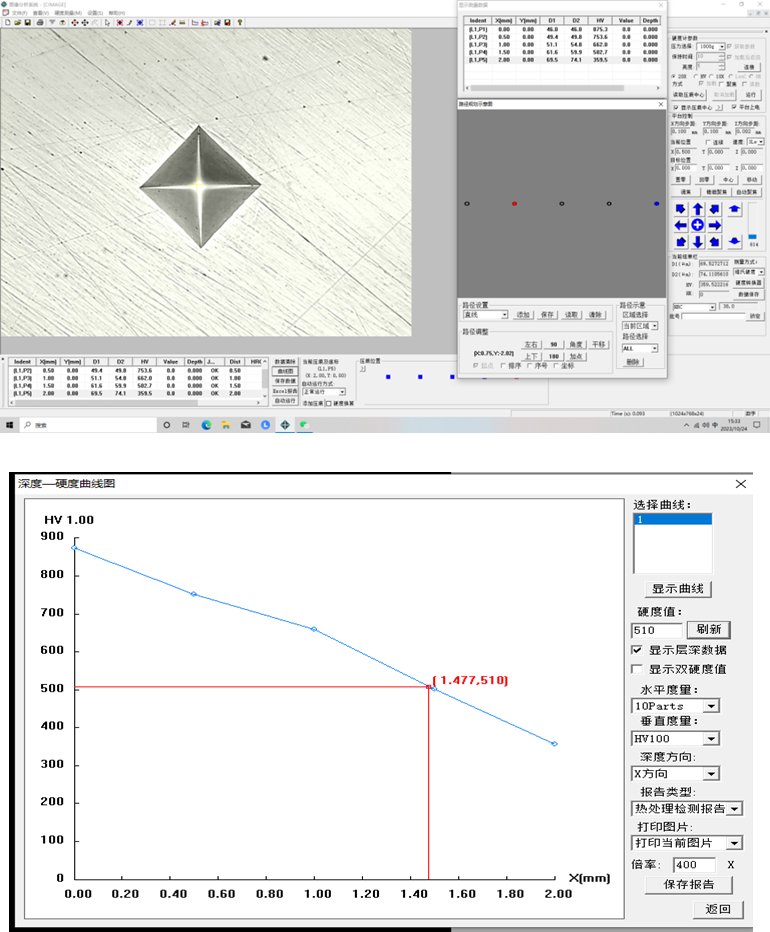

• Đường cong độ sâu: Vẽ biểu đồ độ cứng dựa trên dữ liệu đo được - đường cong độ sâu, có thể xuất đồ thị đường cong độ cứng kép ( HV và HRC/HRA v.v.).
• Báo cáo đồ họa: Tự động ghi lại dữ liệu đo lường và tự động tạo độ cứng - đường cong độ sâu, lưu hoặc in độ cứng - đường cong độ sâu, hình ảnh vết lõm và tất cả các phép đo vết lõm. Tất cả các báo cáo đều ở WORD định dạng tài liệu;
• In hình ảnh: Người dùng có thể thiết lập chế độ xuất hình ảnh lõm, được chia thành tất cả hình ảnh, hình ảnh hiện tại hoặc không xuất hình ảnh;
• Thống kê kết quả: Kết quả đo đạc của nhiều vết lõm được xuất ra ở EXCEL dạng dữ liệu, và tự động thống kê số lần đo, độ cứng tối đa, giá trị tối thiểu, giá trị trung bình, độ lệch chuẩn, v.v.

2 Các tính năng chính:

• Ứng dụng rộng rãi: Có thể kết nối với toàn bộ dòng máy đo độ cứng Vickers và siêu nhỏ của Huayin;
• Lắp đặt dễ dàng: USB2.0 Kết nối với máy tính, không cần lắp thẻ trong quá trình cài đặt;
• Hiệu suất ổn định: Chỉ cần hình ảnh máy đo độ cứng rõ ràng và đồng đều, ngay cả khi có một số ít vết xước hoặc rỉ sét trên vết lõm, việc đọc tự động vẫn có thể thực hiện được;
• Chức năng mạnh mẽ: Đọc thủ công, đọc tự động, chuyển đổi độ cứng, đường cong độ cứng chiều sâu, hình ảnh vết lõm, chức năng báo cáo đồ họa;
• Dễ sử dụng: Hiệu chuẩn được thực hiện thông qua các khối độ cứng, Khách hàng có thể vận hành nhanh chóng và dễ dàng. Sau một ít huấn luyện, họ có thể sử dụng thành thạo;
• Đọc tự động: Thuật toán đọc tự động độc đáo, tự động đọc các vết lõm khác nhau, tốc độ nhanh và độ chính xác cao;
• Tính lặp lại tốt: Tính lặp lại cao của việc đọc tự động đáp ứng các yêu cầu chuyên nghiệp của người dùng.

3、X-Y Thông số bàn di chuyển tọa độ tự động :

• Bàn làm việc điện sử dụng mô tơ bước chất lượng cao, độ chính xác cao và độ tin cậy tốt
• Phương pháp vận hành: thủ công, điều khiển bằng máy tính hoặc điều khiển bằng cần điều khiển
• Kích thước bàn: 120 x 130 ( mm )
• X Hành trình trục: 50 mm
• X Hành trình trục: 50 mm
• Bước tối thiểu: ≤ 2,5 μm
• Tính lặp lại: ≤ 2 μm
• Tốc độ di chuyển: điều chỉnh năm tốc độ
• Nguồn    cung cấp: AC 220V ， 50/60Hz
• Giao diện truyền thông: RS232 Cổng nối tiếp
• Cân    t: Khoảng 4Kg
